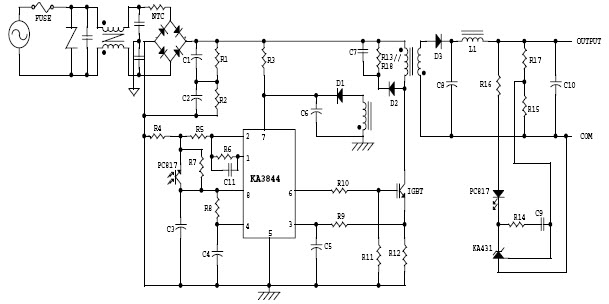

25W、5V 交流轉直流單路輸出電源

使用 ON Semiconductor 的 KA3844 的參考設計

設計簡介

25瓦反激式轉換器的設計，輸出為（+5V，5A），工作開關頻率為50kHz，高輸入電壓為380至500Vac

說明

design of a 25 watt flyback converter with an output at (+5V, 5A), operating at a switching frequency of 50kHz and high input voltages of 380 to 500Vac

主要特色

Conversion Type

AC to DC
Input Voltage

380 to 500 (AC) V
Output Voltage

5 V
Output Current

5 A
Output Power

25 W
Efficiency

80 %
Topology

Flyback

相關文檔

an-9011
