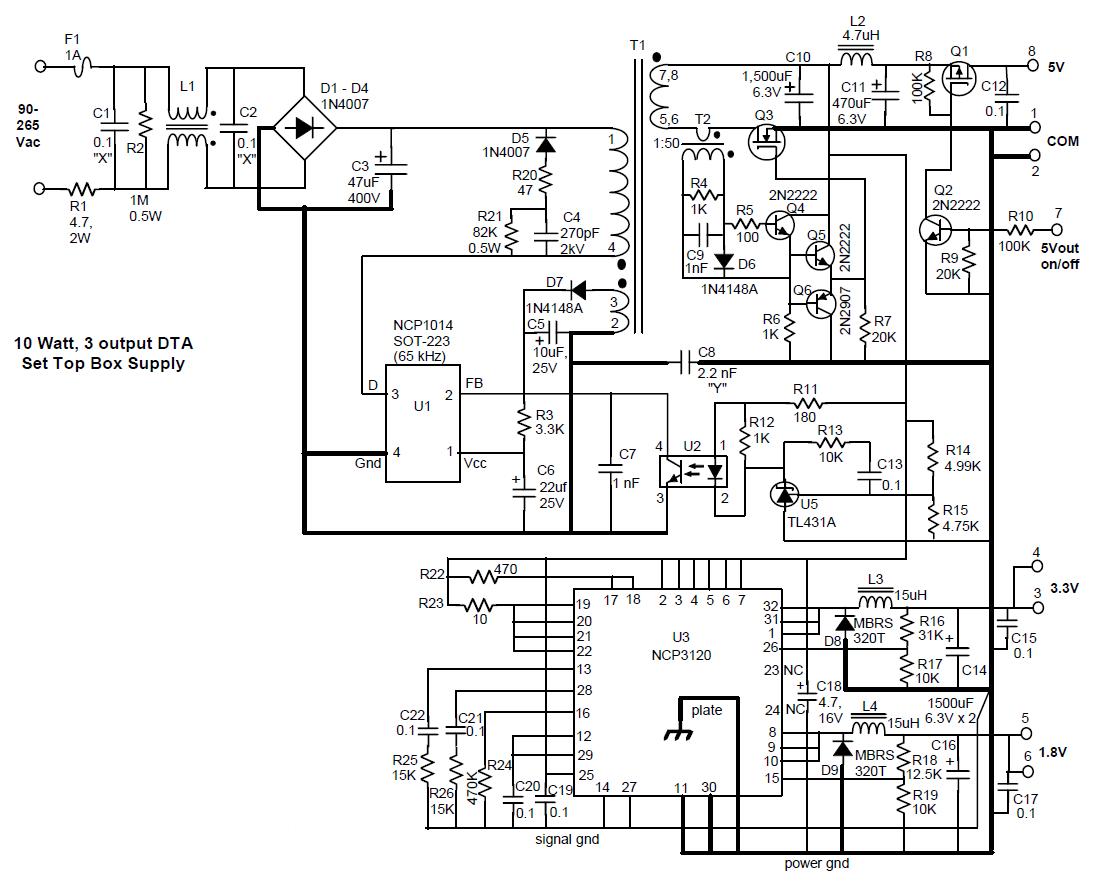

用于消費電子產品的 10W、1.8V、3.3V、5V 交流轉直流多輸出電源

使用 ON Semiconductor 的 NCP1014ST65T3G 的參考設計

設計簡介

NCP1014、NCP3120 離線、三路、低壓輸出電源，適用于最大功率不超過 10 瓦的電器和/或消費電子產品，例如機頂盒、調制解調器等

說明

NCP1014, NCP3120, off-line, triple, low voltage output power supply intended for appliance and/or consumer electronic products that require a maximum power of 10 watts or less such as set-top boxes, modems, and similar

主要特色

Conversion Type

AC to DC
Input Voltage

90 to 265 (AC) V
Output Voltage

1.8|3.3|5 V
Output Current

1.5@5V|2@1.8V|2@3.3V A
Output Power

10 W
Efficiency

70 %
Topology

Flyback

參考設計下載

相關文檔

dn06045-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TL431ACDR2G	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N T/R	點擊下載
TL431ACDG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N Rail	點擊下載
TL431ACDMR2G	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin Micro T/R	點擊下載
NCP1014ST65T3G	AC to DC Switching Converters	AC to DC Switching Converter Off-Line Switcher/SMPS Controller 65kHz T/R 4-Pin(3+Tab) SOT-223	點擊下載
