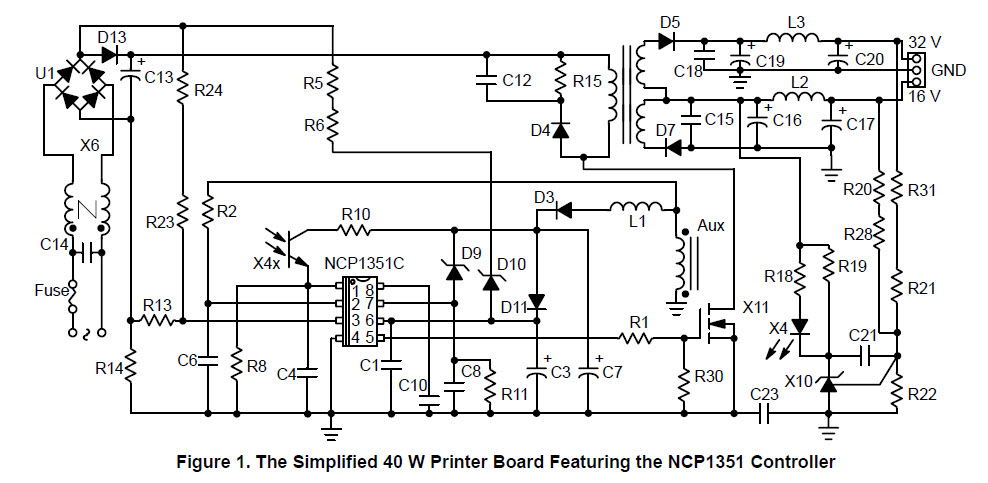

40W, 16V, 32V 交流轉直流多輸出打印機電源

使用 ON Semiconductor 的 NCP1351A 的參考設計

設計簡介

NCP1351，可在 16 V 輸出上提供平均 10 W 的功率，在 32 V 輸出上提供平均 30 W 的功率，瞬態峰值功率能力為 80 W，適用于打印機電源

說明

NCP1351, can deliver 10 W average on a 16 V output and 30 W average on a 32 V output with a transient peak power capability of 80 W, for printer power supply

主要特色

Conversion Type

AC to DC
Input Voltage

88 to 265 (AC) V
Output Voltage

16|32 V
Output Current

0.625@6V|1@32V A
Output Power

40 W
Efficiency

86 %
Topology

Flyback

參考設計下載

相關文檔

and8278-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TL431BILPRAG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
SFH6156-4X001T	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD T/R	點擊下載
SFH615AGB-X009T	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD T/R	點擊下載
SFH615A-1X016	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP	點擊下載
SFH6156-3X001	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD	點擊下載
SFH615A-3X016	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP	點擊下載
SFH615AGR-X007T	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD T/R	點擊下載
SFH615A-2	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP	點擊下載
SFH615A-3X008T	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD T/R	點擊下載
TL431BCLPG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Bag	點擊下載
SFH615A-3X008	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD	點擊下載
SFH615A-4X016	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP	點擊下載
