NCP1030GEVB，NCP1030 評估板，2W PoE DC-DC 轉換器，反激式轉換器

使用 ON Semiconductor 的 NCP1030DMR2G 的參考設計

設計簡介

NCP1030GEVB，NCP1030 評估板，2W PoE DC-DC 轉換器，反激式轉換器。 NCP1030 演示板是一款適用于 48 V 電信系統的隔離式偏置電源。它在 12 V 電壓下提供 2 W 功率。該轉換器采用工作頻率為 300 kHz 的不連續反激拓撲實現。由于 NCP1030 在單個 IC 中集成了實現高度集成偏置電源所需的所有有源電源、控制邏輯和保護電路，因此使用最少的外部組件

說明

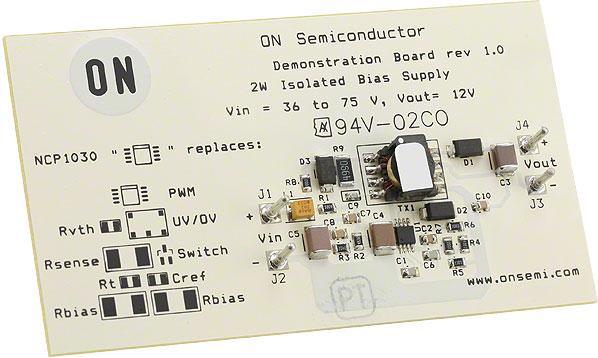

NCP1030GEVB, Evaluation Board for the NCP1030, 2-W PoE DC-DC Converter, Flyback Converter. The NCP1030 demonstration board is an isolated bias supply for 48 V telecom systems. It delivers 2 W at 12 V. This converter is implemented using a discontinuous flyback topology operating at 300 kHz. A minimum of external components are used as the NCP1030 incorporates in a single IC all the active power, control logic and protection circuitry required for implementing a highly integrated bias supply

主要特色

Conversion Type

DC to DC
Input Voltage

35 to 76 V
Output Voltage

12 V
Output Current

0.17 A
Output Power

2 W
Efficiency

80 %
Topology

Flyback

參考設計下載

相關文檔

evbum2126-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP1030DMR2G	DC to DC Converter and Switching Regulator Chip	DC-DC Converter and Switching Regulator Chip	點擊下載
