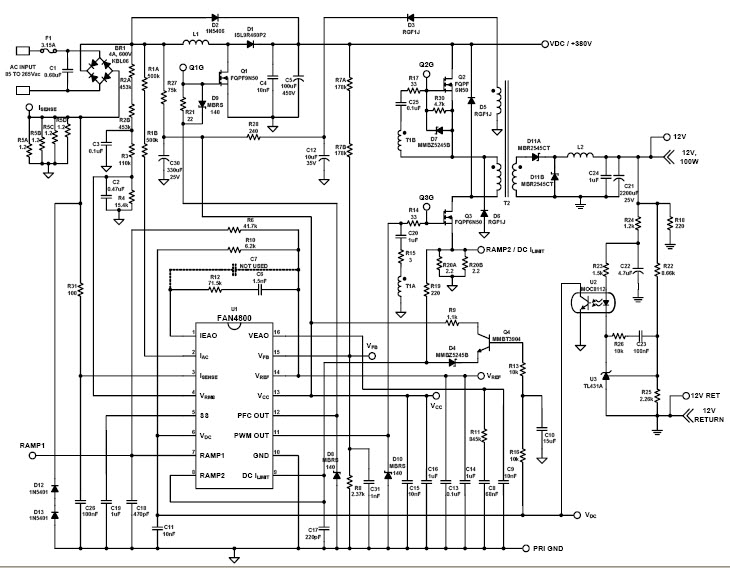

100W, 12V AC 到 DC 單路輸出電源，用于 UPS 電源

使用 ON Semiconductor 的 FAN4800 的參考設計

設計簡介

FAN4800 組合控制器（電壓模式）應用。 PFC 部分為雙晶體管電流模式正向轉換器提供 380VDC。轉換器的輸出以高達 8.4 安培的電流提供 +12V。該電路的工作電壓為 85 至 265VAC，兩個電源部分的開關頻率為 100kHz

說明

FAN4800 Combo Controller (Voltage Mode) Applications. The PFC section provides 380VDC to a dual-transistor current-mode forward Converter. The output of the converter delivers +12V at up to 8.4 amps. The circuit operates from 85 to 265VAC with both power sections switching at 100kHz

主要特色

Conversion Type

AC to DC
Input Voltage

85 to 265 (AC) V
Output Voltage

12 V
Output Current

8.4 A
Output Power

100 W
Topology

Forward

相關文檔

3768509012748609an-6032

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TL431AILPG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Bag	點擊下載
TL431ACLPRAG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
TL431ACDR2G	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N T/R	點擊下載
TL431ACDMR2G	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin Micro T/R	點擊下載
TL431AIDG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N Tube	點擊下載
TL431AIDR2G	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N T/R	點擊下載
TL431ACDG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N Rail	點擊下載
TL431ACLPG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Bag	點擊下載
TL431ACLPRPG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Fan-Fold	點擊下載
TL431AILPRAG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
TL431AILPRPG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Fan-Fold	點擊下載
FAN4800AUN	Power Factor Correction - PFC	Power Factor Correction and PWM Controller 0.03mA 134kHz 16-Pin PDIP Tube	點擊下載
