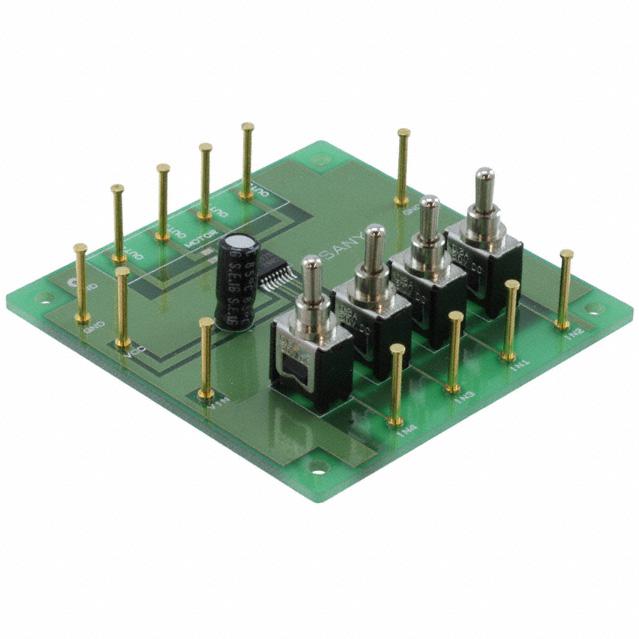

LB1973JAGEVB，基于 LB1973JA 2 通道 H 橋驅動器的評估板

使用 ON Semiconductor 的 LB1973JA 的參考設計

設計簡介

LB1973JAGEVB，LB1973JA 的評估板是一款支持低飽和驅動操作的兩通道 H 橋驅動器。它最適合便攜式設備（例如照相手機）中步進電機（自動對焦和變焦）的 H 橋驅動器。此外，它還可用于燃?xì)庠畹逆i止閥驅動器。鎖閥設有安全裝置，考慮到氣環使用時采取多種安全措施

說明

LB1973JAGEVB, Evaluation Board for the LB1973JA is a two-channel H-bridge driver that supports a low saturation drive operation. It is optimal for H-bridge drivers of stepping motors (AF and zoom) in portable equipment, such as camera cell phones. In addition, it can be used for latch valve drivers for gas stoves. The latch valve is equipped with a safety device which takes various security measures when taking gas ring use into account

主要特色

Motor Type

Stepper Motor

參考設計下載

相關文檔

pgurl_evalboard

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LB1973JA-AH	Motion Motor Control	H-Bridge Motor Driver 16-Pin SSOP T/R	點擊下載
