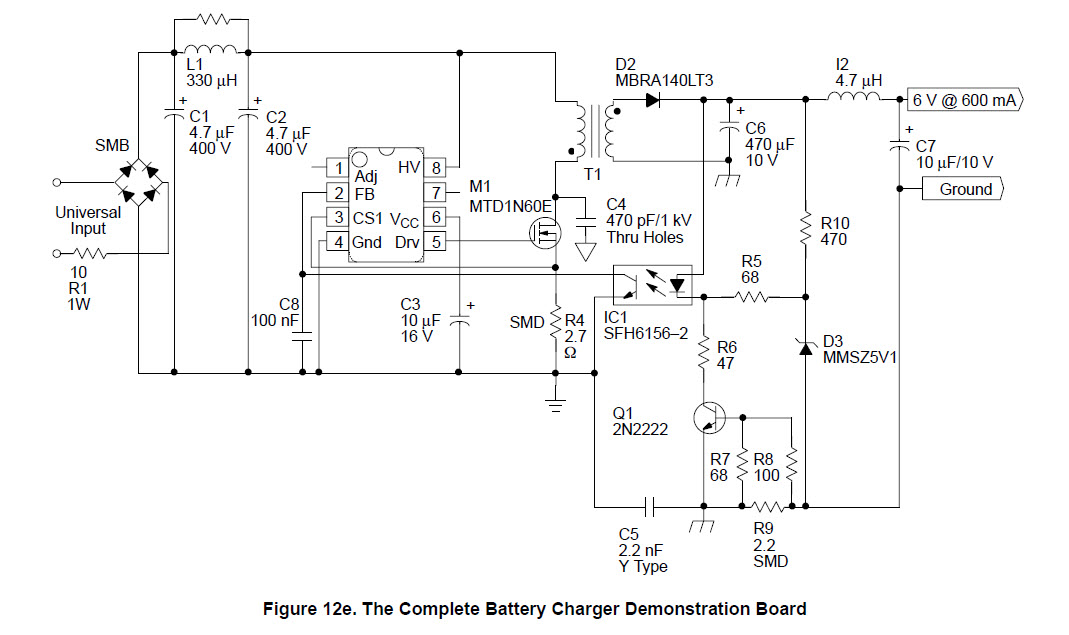

用于電池充電器的 6V AC 到 DC 單路輸出電源

使用 ON Semiconductor 的 NCP1200 的參考設計

設計簡介

NCP1200 采用標準電流模式架構，其中關閉時間由峰值電流設定點決定。作為電池充電器

說明

NCP1200 implements a standard current mode architecture where switch off time is dictated by peak current set point. As battery charger

主要特色

Conversion Type

AC to DC
Output Voltage

6 V
Output Current

0.6 A
Topology

Flyback

相關文檔

and8023-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SFH6156-2	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD	點擊下載
SFH6156-2X001	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD	點擊下載
SFH6156-2X001T	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD T/R	點擊下載
SFH6156-2T	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD T/R	點擊下載
NCP1200P40G	AC to DC Switching Converters	AC to DC Switching Converter Off-Line Switcher/SMPS Controller 42kHz Tube 8-Pin PDIP	點擊下載
