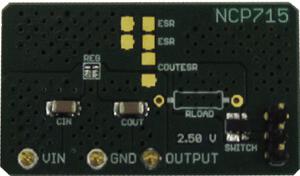

NCP715MXTBGEVB、LDO 穩壓器、超低靜態電流、XDFN6 封裝評估板

使用 ON Semiconductor 的 NCP715MX12TBG 的參考設計

設計簡介

NCP715MXTBGEVB、LDO 穩壓器、超低靜態電流、XDFN6 封裝評估板。 NCP715 是 50 mA LDO 線性穩壓器。它是一款非常穩定和精確的器件，具有超低接地電流消耗（在整個輸出負載范圍內為 4.7 uA）和寬輸入電壓范圍（高達 24 V）。該穩壓器具有多種保護功能，例如熱關斷和電流限制

說明

NCP715MXTBGEVB, LDO Regulator, Ultra-Low Quiescent Current, XDFN6 Package Evaluation Board. The NCP715 is 50 mA LDO Linear Voltage Regulator. It is a very stable and accurate device with ultra-low ground current consumption (4.7 uA over the full output load range) and a wide input voltage range (up to 24 V). The regulator incorporates several protection features such as thermal shut-down and Current Limiting

主要特色

Conversion Type

DC to DC
Input Voltage

2.5 to 24 V
Output Voltage

1.2 to 5 V
Topology

LDO

參考設計下載

相關文檔

pgurl_2461286765854200

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP715MX12TBG	Linear Regulators	LDO Regulator Pos 1.2V 0.2A 6-Pin XDFN T/R	點擊下載
