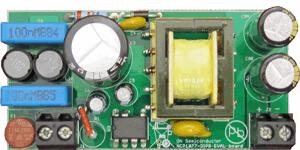

NCP1076DIPGEVB，用于離線 SMPS 評估板的 20W 高壓開關穩壓器

使用 ON Semiconductor 的 NCP1076P100G 的參考設計

設計簡介

NCP1076DIPGEVB，用于離線 SMPS 評估板的 20W 高壓開關穩壓器。 NCP1076 和 NCP1077 產品集成了固定頻率電流模式控制器和 700 V MOSFET。 NCP1076/7 采用 PDIP-7 或 SOT-223 封裝，具有高集成度，包括軟啟動、頻率抖動、短路保護、跳周期、最大峰值電流設定點、斜坡補償，以及動態自供電（無需輔助繞組

說明

NCP1076DIPGEVB, 20-W High Voltage Switching Regulator for Offline SMPS Evaluation Board. The NCP1076 and NCP1077 products integrate a fixed frequency current mode controller with a 700 V MOSFET. Available in a PDIP-7 or SOT-223 package, the NCP1076/7 offer a high level of integration, including soft-start, frequency-jittering, short-circuit protection, skip-cycle, a maximum peak current set point, ramp compensation, and a Dynamic Self-Supply (eliminating the need for an auxiliary winding

主要特色

Conversion Type

AC to DC
Output Voltage

5 V
Output Power

20 W

參考設計下載

相關文檔

pgurl_evalboard

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP431ACDR2G	Voltage References	V-Ref Adjustable 2.5V to 36V 100mA 8-Pin SOIC N T/R	點擊下載
NCP431ACSNT1G	Voltage References	V-Ref Adjustable 2.5V to 36V 100mA 3-Pin SOT-23 T/R	點擊下載
NCP1076P100G	AC to DC Switching Converters	AC to DC Switching Converter Off-Line Switcher 6.6V 100kHz Tube 7-Pin PDIP	點擊下載
