使用 ON Semiconductor 的 CAT4003B 的參考設計

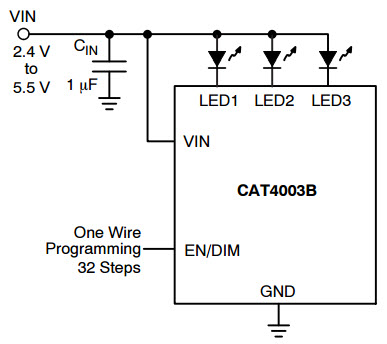

CAT4003B 恒流可編程 LED 驅動器的典型應用，具有 32 個調光級別

設計簡介

具有 32 種調光級別的 CAT4003B 恒流可編程 LED 驅動器的典型應用。 CAT4003B 分別提供三個和四個匹配的低壓差電流源來驅動 LED。 CAT400XB 無需外部 RSET 電阻

說明

Typical Application for CAT4003B Constant Current Programmable LED Driver with 32 Dimming Levels. The CAT4003B provide respectively three and four matched low dropout current sources to drive LEDs. The CAT400XB requires no external RSET resistor

相關文檔

cat4003b-d
