使用 ON Semiconductor 的 NCP3120MNTX 的參考設計

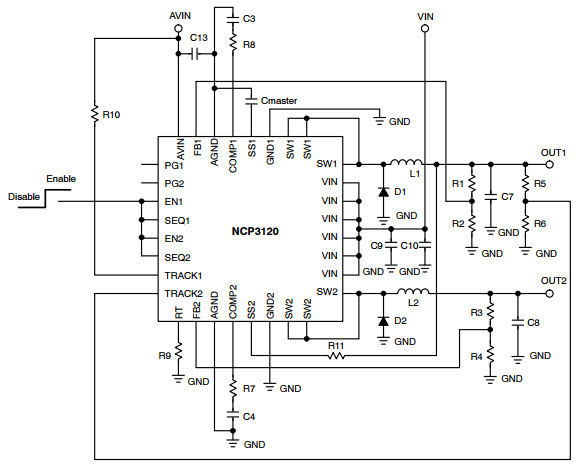

NCP3120 雙路 2A 降壓 DC/DC 開關穩壓器的典型應用跟蹤配置

設計簡介

NCP3120 雙路 2A 降壓 DC/DC 開關穩壓器的典型應用跟蹤配置。 NCP3120 是一款雙路降壓轉換器，專為需要高效率的低壓應用而設計。該器件能夠產生低至 0.8V 的輸出電壓。NCP3120 提供雙路 2A 開關穩壓器，開關頻率可調為 200kHz - 750kHz。開關頻率由外部電阻設置

說明

Typical Application Tracking Configuration for NCP3120 Dual 2A Step-Down DC/DC Switching Regulator. The NCP3120 is a dual buck converter designed for low voltage applications requiring high efficiency. This device is capable of producing an output voltage as low as 0.8 V. The NCP3120 provides dual 2A switching regulators with an adjustable 200 kHz - 750 kHz switching frequency. The switching frequency is set by an external resistor

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

ncp3120-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP3120MNTX	直流-直流轉換器和開關調節器芯片	Conv DC-DC 4.5V to 13.2V Step Down Dual-Out 0.8V 2A/2A 32-Pin QFN EP T/R	點擊下載
