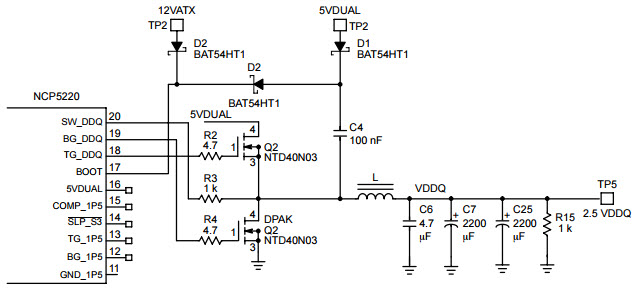

NCP5220A 三合一 PWM 雙降壓和線性電源控制器的典型應用，用于 BOOT 引腳上的電荷泵電路

使用 ON Semiconductor 的 NCP5220A 的參考設計

設計簡介

NCP5220A 三合一 PWM 雙降壓和線性功率控制器的典型應用，用于 BOOT 引腳上的電荷泵電路。 NCP5220 三合一 PWM 是一款雙降壓和線性電源控制器，是適用于 MCH 和 DDR 存儲器的完整電源解決方案。該 IC 將 VDDQ 電源和 MCH 內核電源電壓的 PWM 控制器的效率與 VTT 終止電壓的線性穩壓器的簡單性結合在一起

說明

Typical Application for NCP5220A 3-in-1 PWM Dual Buck and Linear Power Controller for Charge Pump Circuit at BOOT Pin. The NCP5220 3-in-1 PWM a Dual Buck and Linear Power Controller, is a complete power solution for MCH and DDR memory. This IC combines the efficiency of PWM controllers for the VDDQ supply and the MCH core supply voltage with the simplicity of linear regulator for the VTT termination voltage

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

ncp5220-d
