NCL2801LED1GEVB，基于 NCL2801 的高精度 200W 功率因數控制器評估板

使用 ON Semiconductor 的 NCL2801 的參考設計

設計簡介

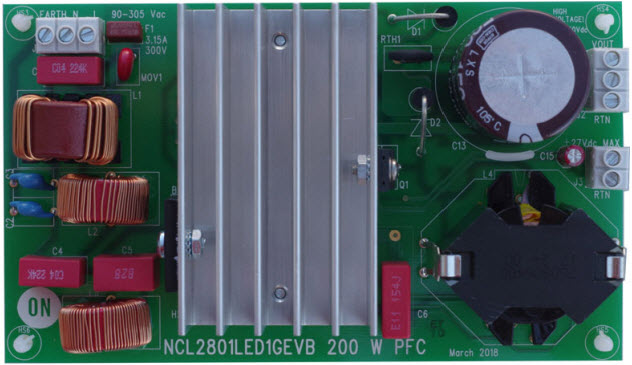

NCL2801LED1GEVB，NCL2801 200W 功率因數校正器前端的評估板，適用于調節各種開關模式電源的輸入功率。該板在擴展的輸入電壓范圍和非常寬的輸出負載范圍內提供高功率因數和低輸入電流總諧波失真。性能超出了許多要求苛刻的應用的要求，包括 LED 照明、計算能力和白色家電產品

NCL2801LED1GEVB, Evaluation Board for the NCL2801 200W Power Factor Corrector front end suitable for conditioning the input power of various switch-mode power supplies. This board provides high power factor and low total harmonic distortion of input current over the extended input voltage range and very wide output load range. Performance exceeds requirements for many demanding applications including LED lighting, computing power and white goods products
