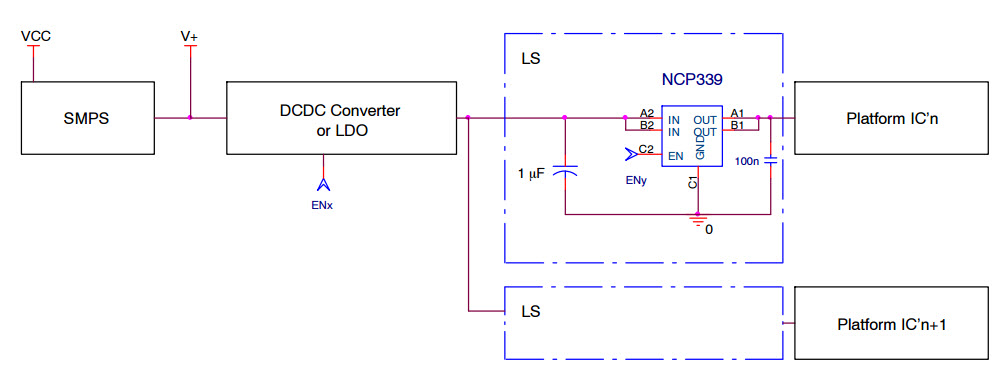

具有自動放電路徑和反向電流控制的 NCP339 3A 超小型可控負載開關的典型應用

使用 ON Semiconductor 的 NCP339 的參考設計

設計簡介

NCP339 的典型應用是一個由外部邏輯引腳控制的極低 Ron MOSFET，可優化電池壽命和便攜式設備自主性。建議采用 1.2V 至 5.5V 的寬輸入電壓范圍，采用小型 1 x 1.5 mm WLCSP6，間距 0.5 mm

Typical Application for NCP339, is a very low Ron MOSFET controlled by external logic pin, allowing optimization of battery life and portable device autonomy. Proposed in a wide input voltage range from 1.2V to 5.5V, in a small 1 x 1.5 mm WLCSP6, pitch 0.5 mm

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP339BFCT2G	Power Switches	Power Switch Hi Side 2-OUT 3A 0.048Ohm 6-Pin WLCSP T/R	點擊下載
NCP339AFCT2G	Power Switches	Power Switch Hi Side 2-OUT 3A 0.048Ohm 6-Pin WLCSP T/R	點擊下載
