NSIC2050JBT3G可調電流LED串并聯CCR的典型應用

使用 ON Semiconductor 的 NSIC2050JBT3G 的參考設計

設計簡介

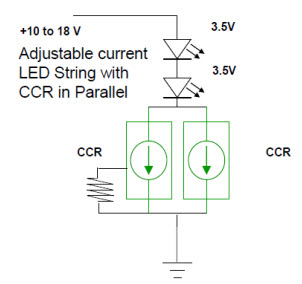

NSIC2050JBT3G 與 CCR 并聯的可調電流 LED 燈串的典型應用。線性恒流調節器 (CCR) 是一種簡單、經濟且穩定的器件，旨在為 LED 電流調節提供經濟高效的解決方案（類似于恒流二極管，CCD）。 CCR 基于自偏置晶體管 (SBT) 技術，可在較寬的電壓范圍內調節電流。它采用負溫度系數設計，可保護 LED 在極端電壓和電流下免受熱失控

說明

Typical Application for NSIC2050JBT3G Adjustable Current LED String with CCR in Parallel. The linear constant current regulator (CCR) is a simple, economical and robust device designed to provide a cost-effective solution for regulating current in LEDs (similar to Constant Current Diode, CCD). The CCR is based on Self-Biased Transistor (SBT) technology and regulates current over a wide voltage range. It is designed with a negative temperature coefficient to protect LEDs from thermal runaway at extreme voltages and currents

主要特色

Input Voltage

10 to 18 V
Output Voltage

3.5 V
Number of Derived Elements

2

相關文檔

607nsic2050jb-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NSIC2050JBT3G	LED Drivers	Linear Constant Current LED Driver	點擊下載
