用于低壓軌的 NCP459 4A 單負載開關的典型應用電路

使用 ON Semiconductor 的 NCP459 的參考設計

設計簡介

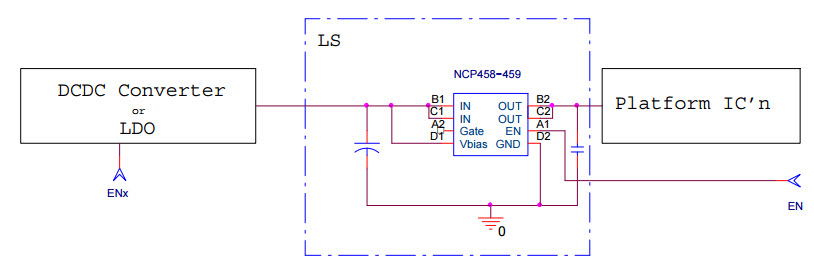

用于低壓軌的 NCP459 4A 單負載開關的典型應用電路。 NCP459 是一款功率負載開關，具有由外部邏輯引腳控制的極低 Ron NMOSFET，可優化電池壽命和便攜式設備自主性

Typical Application Circuit for NCP459 4A Single Load Switch for Low Voltage Rail. The NCP459 is a power load switch with very low Ron NMOSFET controlled by external logic pin, allowing optimization of battery life and portable device autonomy
