NCP1117LP 1.0 A 低壓降正固定穩壓器的典型應用

使用 ON Semiconductor 的 NCP1117LP 的參考設計

設計簡介

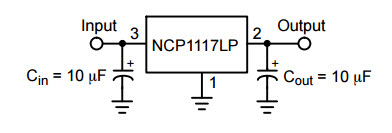

NCP1117LP 1.0 A 低壓差正固定電壓穩壓器的典型應用。 NCP1117LP 是流行的 NCP1117 系列低壓差穩壓器的低功耗版本，靜態電流更低。它主要適用于 0 至 125 度溫度范圍內的大批量消費應用

說明

Typical Application for NCP1117LP 1.0 A Low-Dropout Positive Fixed Voltage Regulators. The NCP1117LP is the low power version of the popular NCP1117 family of low dropout voltage regulators, with reduced quiescent current. It is intended primarily for high volume consumer applications over the 0 to 125 degree temperature range

主要特色

Conversion Type

DC to DC
Topology

LDO

相關文檔

891ncp1117lp-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP1117LPDTADJRKG	Linear Regulators	1.0 A Low-Dropout Positive Fixed and Adjustable Voltage Regulators	點擊下載
NCP1117LPST25T3G	Linear Regulators	LDO Regulator Pos 2.5V 1A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
NCP1117LPST18T3G	Linear Regulators	LDO Regulator Pos 1.8V 1A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
NCP1117LPST50T3G	Linear Regulators	LDO Regulator Pos 5V 1A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
NCP1117LPST33T3G	Linear Regulators	LDO Regulator Pos 3.3V 1A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
NCP1117LPST15T3G	Linear Regulators	LDO Regulator Pos 1.5V 1A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
NCP1117LPSTADT3G	Linear Regulators	LDO Regulator Pos 1A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
