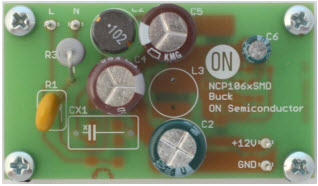

DN05080/D、NCP1060、12 Vout、2W 離線降壓穩壓器設計說明

使用 ON Semiconductor 的 NCP1060AD060R2G 的參考設計

設計簡介

DN05080/D，設計說明描述了一種非常簡單的低功耗、恒壓輸出降壓電源轉換器，旨在為不需要與交流電源隔離的電力產品、電表和工業設備的電子設備供電。轉換器中的開關元件是 NCP106x 系列單片開關。在此參考設計中，NCP1060 的開關頻率為 60 kHz，最大輸出電流為 150 mA

DN05080/D, Design Note describes a very simple, low power, constant voltage output buck power converter intended for powering electronics for power goods, electrical meters and industrial equipment where isolation from the AC mains is not required. The switching element in the converter is NCP106x series of monolithic switchers. In this reference design, the NCP1060 is utilized with a 60 kHz switching frequency and a maximum output current of 150 mA

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP1060AD060R2G	AC to DC Switching Converters	AC to DC Switching Converter Off-Line Switcher 7.2V 60kHz T/R 10-Pin SOIC N	點擊下載
