NCP1589 低壓同步降壓控制器的典型應用

使用 ON Semiconductor 的 NCP1589 的參考設計

設計簡介

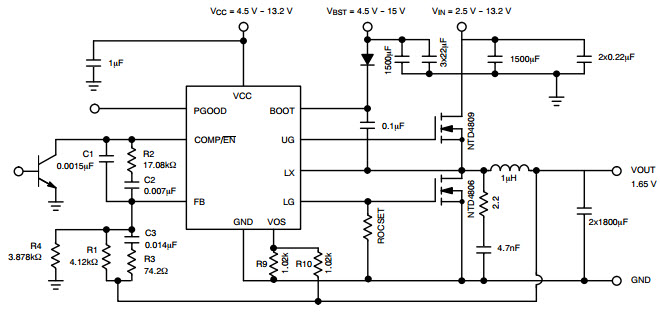

NCP1589 低壓同步降壓控制器的典型應用。 NCP158x 是一款低成本 PWM 控制器，設計采用 5 V 或 12 V 電源供電。該器件能夠產生低至 0.8 V 的輸出電壓

說明

Typical Application for NCP1589 Low Voltage Synchronous Buck Controller. The NCP158x is a low cost PWM controller designed to operate from a 5 V or 12 V supply. This device is capable of producing an output voltage as low as 0.8 V

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

ncp1588-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP1589DMNTWG	DC to DC Controllers	Low Voltage Synchronous Buck Controller	點擊下載
NCP1589BMNTXG	DC to DC Controllers	Low Voltage Synchronous Buck Controller	點擊下載
NCP1589AMNTWG	DC to DC Controllers	DC/DC Cntrlr Single-OUT Step Down 330kHz 10-Pin DFN EP T/R	點擊下載
NCP1589LMNTWG	DC to DC Controllers	Low Voltage Synchronous Buck Controller	點擊下載

群聊設計，與管理員及時溝通

歡迎加入EEWorld參考設計群，也許能碰到搞同一個設計的小伙伴，群聊設計經驗和難點。入群方式：微信搜索“helloeeworld”或者掃描二維碼，備注：參考設計，即可被拉入群。另外，如您在下載此設計遇到問題，也可以微信添加“helloeeworld”及時溝通。
