MC34163 外部 NPN 升壓開關穩壓器的典型應用

使用 ON Semiconductor 的 MC34163 的參考設計

設計簡介

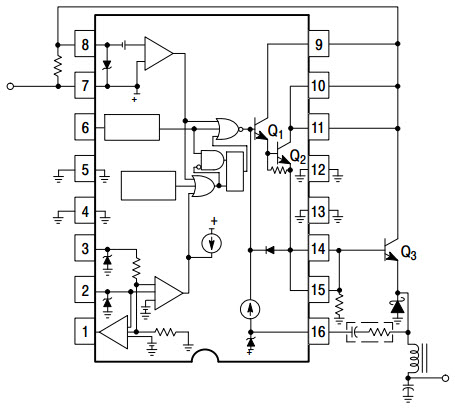

MC34163 外部 NPN 升壓開關穩壓器的典型應用。 MC34163 系列是單片電源開關穩壓器，包含 DC-DC 轉換器所需的主要功能。該系列專門設計用于升壓、降壓和電壓逆變應用，且外部組件數量最少

說明

Typical Application for MC34163 External NPN Boost Switching Regulator. The MC34163 series are monolithic power switching regulators that contain the primary functions required for dc-dc converters. This series is specifically designed to be incorporated in step-up, step-down and voltage-inverting applications with a minimum number of external components

主要特色

Conversion Type

DC to DC
Topology

Boost
