具有典型半脈沖操作模式的 NCP5007 緊湊型背光 LED 升壓驅動器的典型應用

使用 ON Semiconductor 的 NCP5007 的參考設計

設計簡介

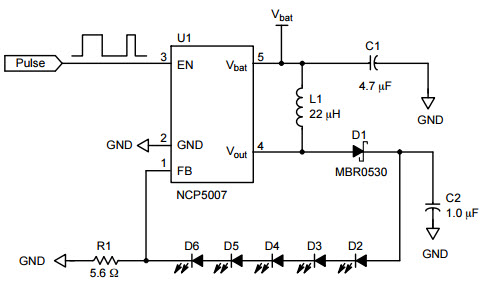

NCP5007 緊湊型背光 LED 升壓驅動器的典型應用，具有典型的半脈沖工作模式。 NCP5007 是一款在基于 PFM 模式的電流控制環路中運行的高效升壓轉換器，用于驅動白光 LED

說明

Typical Application for NCP5007 Compact Backlight LED Boost Driver with Typical Semi-Pulsed Mode of Operation. The NCP5007 is a high efficiency boost converter operating in a current control loop, based on a PFM mode, to drive White LEDs

相關文檔

266ncp5007-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP5007SNT1G	LED Drivers	LED Driver 5 Segment 5-Pin TSOP T/R	點擊下載
