TND315-D、160 W CRT-TV 電源文檔包

使用 ON Semiconductor 的 NCP1337PG 的參考設計

設計簡介

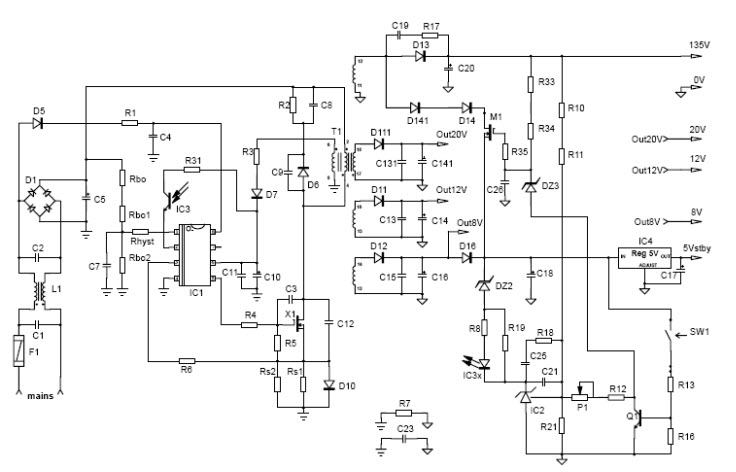

TND315-D 描述了一種針對 CRT 電視電源構建并經過測試的綠點解決方案。該參考設計電路由一塊單面 163 毫米 x 80 毫米印刷電路板組成，專為安裝在 CRT 電視中而設計。能源效率已成為最重要的政策領域之一。消費電子設備在待機模式下的能耗是巨大的。本參考文檔介紹了基于 NCP1337 的 CRT 電視電源解決方案，該解決方案使用單個電源來滿足最嚴格的要求

說明

TND315-D, describes a built-and-tested, Green Point solution for a CRT TV power supply. The reference design circuit consists of one single-sided 163 mm x 80 mm printed circuit board designed to fit into a CRT TV. Energy efficiency has become one of the most important policy areas. The energy consumption of consumer electronics equipment, while in standby mode, is huge. This reference document describes a solution for a CRT TV power supply based on the NCP1337 that allows compliance with the most stringent requirements, using a single power supply

主要特色

Conversion Type

AC to DC
Input Voltage

90 to 265 (AC) V
Output Voltage

5|8|12|20|135 V
Output Current

0.1@5V|0.5@8V|0.5@12V|0.8@20V|1@135V A
Output Power

160 W
Efficiency

91 %
