RD-437，將 FSFR2100 電源開關用于輔助電源應用的參考設計

使用 ON Semiconductor 的 FSFR2100 的參考設計

設計簡介

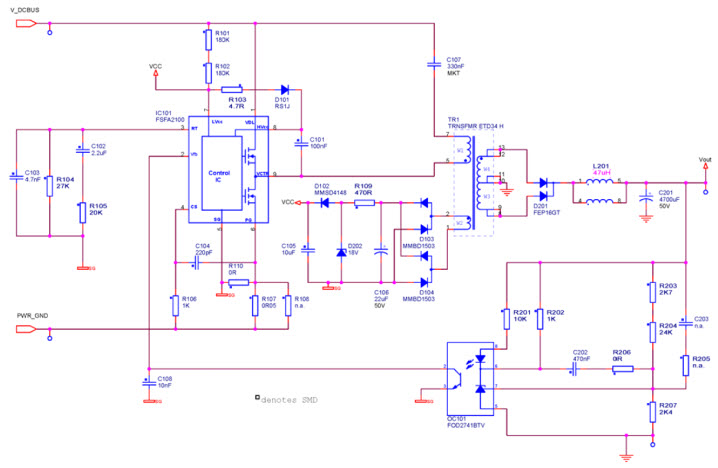

RD-437，使用 FSFR2100 電源開關進行輔助電源應用的參考設計。以下參考設計支持將 FSFR2100 納入輔助電源設計中

說明

RD-437, Reference Design Using FSFR2100 Power Switch for Auxiliary Power applications. The following reference design supports inclusion of FSFR2100 in design of an auxiliary power supply

主要特色

Conversion Type

AC to DC
Input Voltage

185 to 265 (AC) V
Output Voltage

30 V
Output Current

4 A
Output Power

120 W
Topology

Half-Bridge

相關文檔

7rd-437

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
FOD2741BTV	Optocouplers	Optically Isolated Amplifier	點擊下載
FSFA2100	AC to DC Switching Converters	AC to DC Switching Converter Flyback 16V 106kHz Tube 9-Pin SIP	點擊下載
FSFR2100	Power Switches	AC to DC Switching Converters, Offline Regulators	點擊下載
