NSI45020T1G 恒流 LED 燈串驅動器的典型應用

使用 ON Semiconductor 的 NSI45020T1G 的參考設計

設計簡介

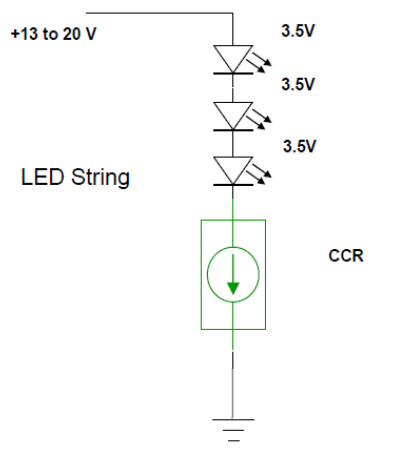

NSI45020T1G 恒流 LED 燈串驅動器的典型應用。可調恒流調節器 (CCR) 是一種簡單、經濟且穩定的器件，旨在為 LED 電流調節提供經濟有效的解決方案（類似于恒流二極管，CCD）。 CCR 基于自偏置晶體管 (SBT) 技術，可在較寬的電壓范圍內調節電流。它采用負溫度系數設計，可保護 LED 在極端電壓和電流下免受熱失控

說明

Typical Application for NSI45020T1G Constant Current LED String Driver. The adjustable constant current regulator (CCR) is a simple, economical and robust device designed to provide a cost effective solution for regulating current in LEDs (similar to Constant Current Diode, CCD). The CCR is based on Self-Biased Transistor (SBT) technology and regulates current over a wide voltage range. It is designed with a negative temperature coefficient to protect LEDs from thermal runaway at extreme voltages and currents

主要特色

Input Voltage

13 to 20 V
Output Voltage

3.5 V
Number of Derived Elements

3
