72W 交流轉直流單路輸出電源

使用 ON Semiconductor 的 KA5S0765C 的參考設計

設計簡介

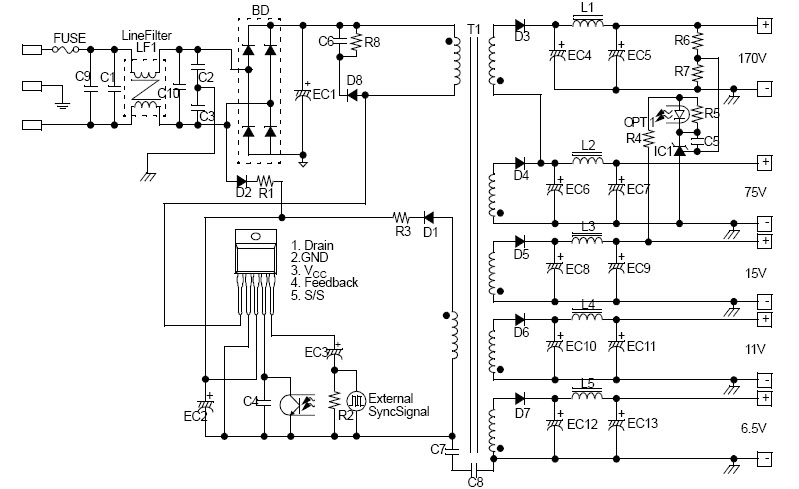

在顯示器的開關模式電源中使用 Fairchild 電源開關的反激式轉換器

說明

Flyback converter using the Fairchild Power Switch in a switched mode power supply for a monitor

主要特色

Conversion Type

AC to DC
Input Voltage

80 to 265 (AC) V
Output Power

72 W
Efficiency

80 %
Topology

Flyback

相關文檔

an-4103

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TL431BVDR2G	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N T/R	點擊下載
TL431IDR2G	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N T/R	點擊下載
TL431ILPRPG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Fan-Fold	點擊下載
TL431BIDG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N Tube	點擊下載
FOD817A	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP Black Box	點擊下載
TL431CDMR2G	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin Micro T/R	點擊下載
TL431BILPG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Bag	點擊下載
TL431AILPRPG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Fan-Fold	點擊下載
TL431BVDG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 8-Pin SOIC N Tube	點擊下載
TL431BVLPRAG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 T/R	點擊下載
TL431ACLPRPG	Voltage References	V-Ref Adjustable 2.495V to 36V 100mA 3-Pin TO-92 Fan-Fold	點擊下載
FOD817ASD	Transistor and Photovoltaic Output Photocouplers	DC-IN 1-CH Transistor DC-OUT 4-Pin PDIP SMD T/R	點擊下載
