LM317M 5V 電子關斷穩壓器的典型應用

使用 ON Semiconductor 的 LM317M 的參考設計

設計簡介

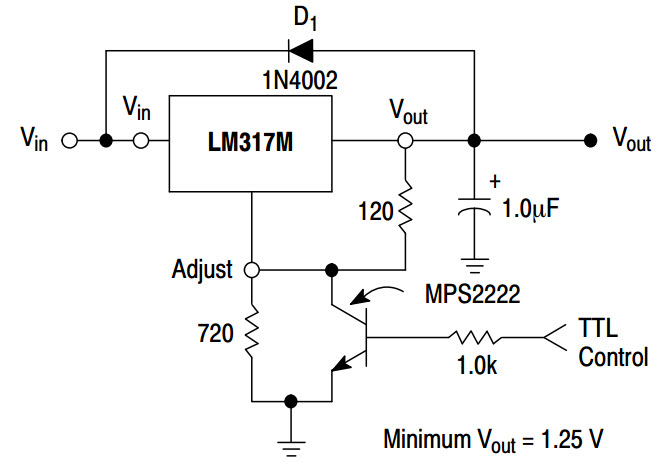

LM317M 5V 電子關斷穩壓器的典型應用。 LM317M 是一款可調節三端正電壓穩壓器，能夠在 1.2 至 37V 的輸出電壓范圍內提供超過 500 mA 的電流。該穩壓器非常易于使用，僅需要兩個外部電阻器即可設置輸出電壓

Typical Application for LM317M 5V Electronic shut-down Regulator. The LM317M is an adjustable three-terminal positive voltage regulator capable of supplying in excess of 500 mA over an output voltage range of 1.2 to 37V. This voltage regulator is exceptionally easy to use and requires only two external resistors to set the output voltage
