DN06073/D、24V 輸入、5A DC-DC PWM 降壓控制器 + FET

使用 ON Semiconductor 的 NCP3020 的參考設計

設計簡介

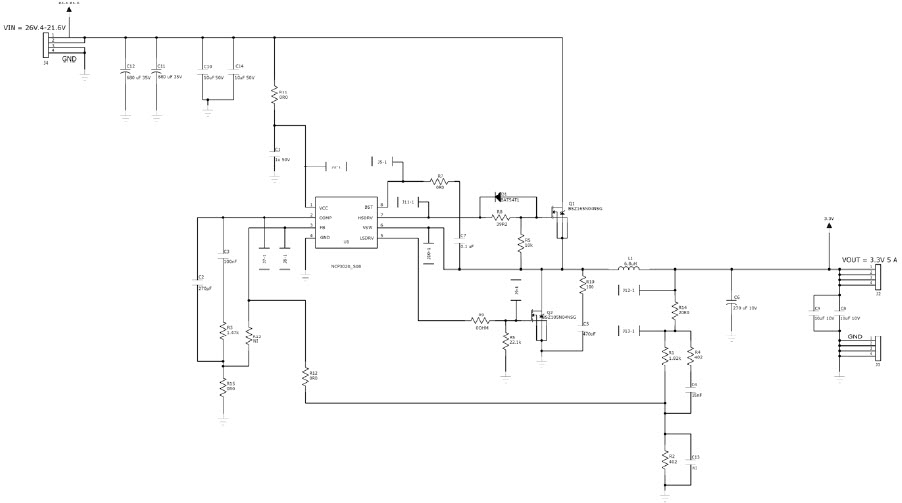

DN06073/D，針對需要將電壓降壓至 +3.3V @ 5A 的 +24V 輸入工業應用提出了參考設計。該要求指定了大的電解輸入電容，并且還在輸出上使用電解電容器。目標效率>85%。 NCP3020 的 PCB 是 2 層板，適用于功率高達 50W 的應用。同步降壓轉換器采用電壓模式控制，可通過跨導放大器進行外部補償。軟啟動時間是固定的。 NCP3020 演示板采用靈活的設計，允許使用電解電容器或陶瓷電容器。

說明

DN06073/D, Reference design is proposed for a +24V input industrial application where there is a need to step-down the voltage to +3.3V @ 5A. The requirement specified a large electrolytic input capacitance and also to utilize electrolytic capacitors on the output. Target efficiency is >85%. The PCB for the NCP3020 is a 2-layer board for use in applications up to 50W. The synchronous buck converter uses voltage mode control, which can be compensated externally with a transconductance amplifier. The soft start time is fixed. The NCP3020 demonstration board is a flexible design allowing the use of electrolytic capacitors or ceramic capacitors.

主要特色

Conversion Type

DC to DC
Input Voltage

21.6 to 26.4 V
Output Voltage

3.2 to 3.34 V
Output Current

0.01 to 5 A
Output Power

16 W
Efficiency

90 %
Topology

Buck

相關文檔

dn06073

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP3020ADR2G	DC to DC Controllers	DC to DC Controller Circuit	點擊下載
NCP3020BDR2G	DC to DC Controllers	DC to DC Controller Circuit	點擊下載
NCP302040MNTWG	Gate and Power Drivers	Gate Power Driver IC	點擊下載
NCP302045MNTWG	Gate and Power Drivers	Gate Power Driver IC	點擊下載
NCP302035MNTWG	Gate and Power Drivers	Gate Power Driver IC	點擊下載
