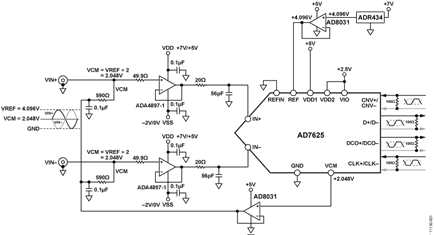

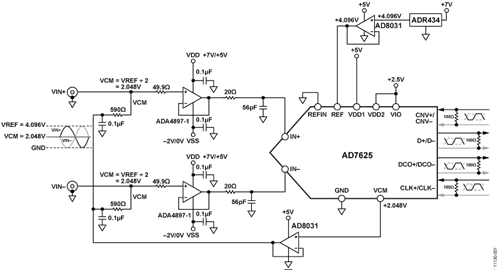

圖1中的電路采用16位、6 MSPS逐次逼近型(SAR)模數轉換器(ADC)和差分至差分驅動器組合，針對低功耗下的低噪聲(信噪比[SNR] = 88.6 dB)和低失真(總諧波失真[THD]=?110 dBc)進行了優化。該電路非常適合于高性能多路復用數據采集系統，例如便攜式數字X射線系統和安保掃描儀，因?yàn)镾AR架構在進行采樣時不會發生采用流水線式ADC通常會出現的延遲或流水線延遲。6 MSPS的采樣速率可以實現多個通道的快速采樣，該ADC具有真正的16位直流線性度性能和串行低壓差分信號(LVDS)接口，以實現低引腳數和低數字噪聲。

?

驅動器使用兩個低噪聲 (1 nV/√Hz) ADA4897-1 運算放大器，可在低功率水平下(每放大器3 mA)保持 AD7625 ADC的動態性能。 ADA4897-1 具有45ns的0.1%快速建立時間，非常適合多路復用應用。

這種組合可在很小的電路板空間中，以低功耗提供業界領先的動態性能， AD7625 采用5 mm × 5 mm、32引腳LFCSP封裝； ADA4897-1 采用8引腳SOIC封裝； AD8031 采用5引腳SOT-23封裝。

ADA4897-1具有低失真(1 MHz頻率下的無雜散動態范圍[SFDR] 為?93 dB)、0.1%快速建立時間(36 ns)和高帶寬(230 MHz，?3 dB，G = 1)。兩個 ADA4897-1驅動器的增益均配置為1。單極點2.95 MHz低通RC濾波器使用20Ω電阻和2.7 nF電容，放置在每個驅動器和ADC之間。該濾波器在 AD7625 的輸入端限制運算放大器的輸出噪聲，并且提供一些帶外諧波衰減。

通過使用配置為單位增益緩沖器的 AD8031 來緩沖 AD7625的V_CM輸出電壓(標稱值為2.048 V)，設置ADA4897-1 輸出端的共模電壓。共模偏置電壓通過590Ω串聯電阻施加于輸入端。 AD8031非常適合驅動共模電壓，因?yàn)樗哂械洼敵鲎杩梗€可在出現瞬態電流時進行快速建立。

AD7625采用LVDS接口，可實現業界具有突破性的動態性能，信噪比為92 dB(6 MSPS)，具有16位(1 LSB)積分非線性(INL)性能。 ADR434 基準電壓源(4.096 V)為低噪聲、高精度的XFET基準電壓源，具有較低的溫度漂移。其源電流輸出最高達30 mA，最大吸電流能力為20 mA。

ADR434提供8引腳MSOP或8引腳窄體SOICC封裝。 AD8031 運算放大器可將 ADR434 輸出端與 AD7625的基準電壓輸入隔離開來，為REF輸入端的瞬態電流提供低阻抗和快速建立。

雙驅動器僅需要54 mW，與135 mW的ADC功率、12 mW的基準電壓源和緩沖相加，整個電路僅產生201 mW的總功耗。

電路使用+7 V和?2 V電源，用于 ADA4897-1 驅動器的輸入，以最大程度降低功耗， 實現最佳系統失真性能。 ADA4897-1 輸出級是軌到軌的，采用5 V單電源供電時，在150 mV和4.85 V之間擺動。但是，范圍兩端的額外2 V裕量可以提供低失真。

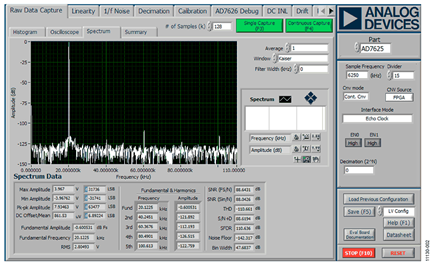

圖2顯示輸入級使用+7 V和?2 V電源的電路交流性能。SNR= 88.6 dB，THD = ?110.7 dB，20 kHz輸入信號比滿量程低0.6 dB(93%滿量程)。

?

?

圖3顯示輸入級使用5 V單電源的電路交流性能。SNR = 86.7dB，THD = -101.1 dB，20 kHz輸入信號比滿量程低1.55 dB(84%滿量程)。

電源電壓從?2 V，+7 V降低至0 V，+ 5V，數據顯示SNR大約降低1.9 dB，THD大約降低9.6 dB。

單電源配置適用于系統沒有雙電源但仍需達到高性能的用戶。
