使用 ON Semiconductor 的 NCP5426 的參考設計

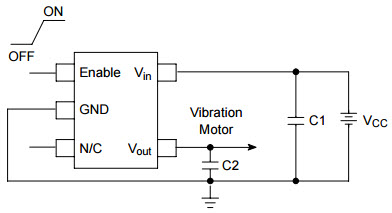

NCP5426 LDO 穩壓器/振動電機驅動器驅動振動電機的典型應用

設計簡介

NCP5426 LDO 穩壓器/振動電機驅動器驅動振動電機的典型應用。 NCP5426 系列固定輸出、150 mA 低壓差線性穩壓器旨在成為適合各種應用的經濟型解決方案。每個器件均包含電壓基準單元、誤差放大器、PNP 功率晶體管、用于設置輸出電壓的電阻器、輸入欠壓鎖定、使能引腳以及電流限制和溫度限制保護電路

說明

Typical Application for Driving a Vibration Motor for the NCP5426 LDO Regulator/Vibration Motor Driver. The NCP5426 series of fixed output, 150 mA low dropout linear regulators are designed to be an economical solution for a variety of applications. Each device contains a voltage reference unit, an error amplifier, a PNP power transistor, resistors for setting output voltage, an under voltage lockout on the input, an enable pin, and current limit and temperature limit protection circuits

主要特色

Conversion Type

DC to DC
Topology

LDO

相關文檔

ncp5426-d

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NCP5426	Linear Regulators	LDO Regulator Pos 1.3V 0.15A 5-Pin TSOP T/R	點擊下載
