KIT34844AEPEVBE，評估套件 - 34844，LED 背光驅動器，電源

使用 NXP Semiconductors 的 MC34844 的參考設計

設計簡介

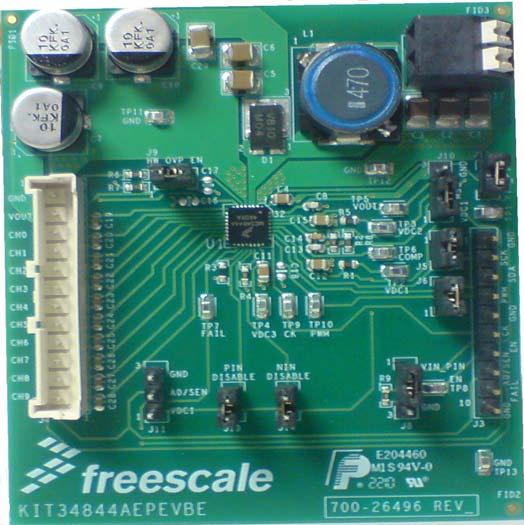

KIT34844AEPEVBE 評估板支持 34844/A，這是一款高效率 LED 驅動器，適用于 10 英寸至 20 英寸以上的 LCD 顯示器背光照明。 MC34844/A 采用 7.0 至 28V 電源供電，能夠驅動 10 個并聯燈串中多達 160 個 LED。 10 個串中的電流匹配在 2% 以內，并且可以通過 I2C/SM 總線接口進行編程。 34844/A 還包括一個用于 LED 調光的脈沖寬度監視器 (PWM) 發生器。 LED 可以調暗至 256 級之一，可通過 I2C/SM 總線接口進行編程。高達 65,000:1（256:1 PWM、256:1 電流 DAC）調光比

說明

KIT34844AEPEVBE Evaluation board supports the 34844/A, which is a high efficiency, LED driver for use in backlighting LCD displays from 10" to 20"+. Operating from supplies of 7.0 to 28V, the MC34844/A is capable of driving up to 160 LEDs in 10 parallel strings. Current in the 10 strings is matched to within 2%, and can be programmed via the I2C/SM Bus interface. The 34844/A also includes a Pulse Width Monitor (PWM) generator for LED dimming. The LEDs can be dimmed to one of 256 levels, programmed through the I2C/SM Bus interface. Up to 65,000:1 (256:1 PWM, 256:1 Current DAC) dimming ratio

相關文檔

24818446663400kt34844aug

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MC34844AEP	LED Drivers	LED Driver 10000uA Supply Current 32-Pin QFN EP Tray	點擊下載
MC34844AEPR2	LED Drivers	LED Driver 10000uA Supply Current 32-Pin QFN EP T/R	點擊下載
