使用MMA7340L的基于接近傳感器的遙控應用電路

使用 NXP Semiconductors 的 MMA7456L 的參考設計

設計簡介

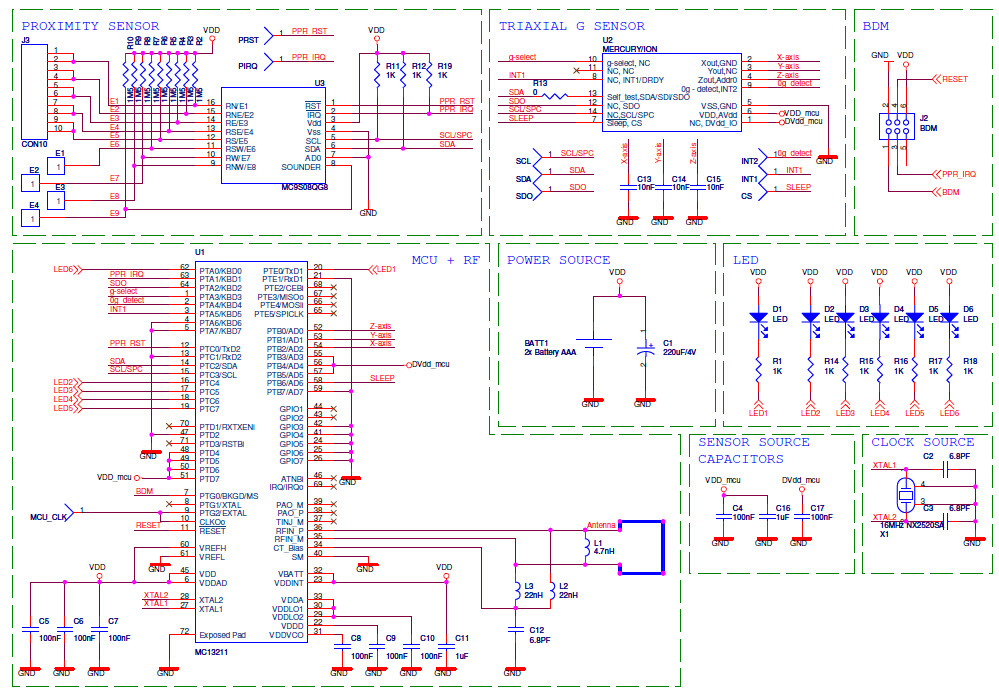

基于接近傳感器的遠程控制應用電路。基于接近傳感器的遙控器是先進通用遙控器的一個示例，它在單個應用中實現了無線 2.4 GHz 連接、接近傳感器和加速度計。本應用描述了系統解決方案、硬件和軟件設計

說明

Proximity Sensor-based Remote Control Application Circuit. The Proximity Sensor-based Remote Control is an example of advance universal remote control, implementing wireless 2.4-GHz connectivity, proximity sensors, and an accelerometer all in a single application. This application describes the system solution, hardware and software designs

相關文檔

1023330325827727an3783

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MC9S08QG8CDNE	Microcontrollers	MCU 8-bit S08 CISC 8KB Flash 2.5V/3.3V 8-Pin SOIC N Tube	點擊下載
NX2520SA-16MHZ-STD-CSW-4	Crystals	Crystal 16MHz ±15ppm (Tol) ±15ppm (Stability) 8pF FUND 80Ohm 4-Pin SMD	點擊下載
