NX5P1100邏輯控制高端電源開關典型應用電路

使用 NXP Semiconductors 的 NX5P1100UK 的參考設計

設計簡介

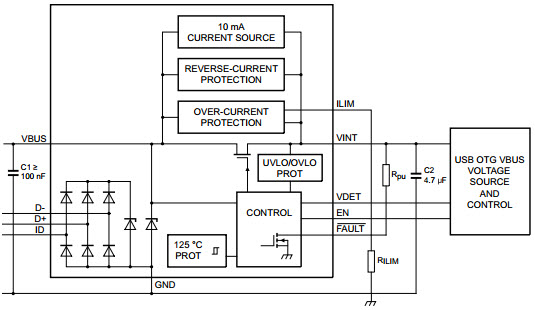

NX5P1100 邏輯控制高側電源開關的典型應用電路。 NX5P1100 是一款適用于 USB OTG 應用的先進電源開關和 ESD 保護器件。它包括欠壓和過壓鎖定、過流、過溫、反向偏置??和浪涌電流保護電路

Typical Application Circuit for NX5P1100 Logic controlled high-side power switch. The NX5P1100 is an advanced power switch and ESD-protection device for USB OTG applications. It includes under voltage and over voltage lockout, over-current, over-temperature, reverse bias and in-rush current protection circuits

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
NX5P1100UK	Current Limit Switches	High Side Current Limit Switch	點擊下載
NX5P1100UKZ	Current Limit Switches	High Side Current Limit Switch	點擊下載
NX5P1100UK	Power Switches	High Side Current Limit Switch	點擊下載
