具有多重線性穩壓器的 MCZ33730 - 33730 開關電源的典型應用

使用 NXP Semiconductors 的 MC33730EK 的參考設計

設計簡介

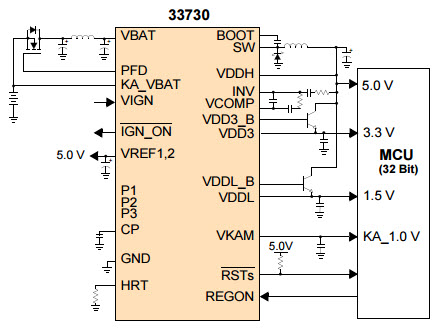

MCZ33730 - 33730 具有多個線性穩壓器的開關模式電源的典型應用，適用于汽車應用。該集成電路 (IC) 包含一個開關穩壓器，可在 4.5V 至 26.5V 的寬輸入電壓范圍內運行。降壓開關調節器采用固定頻率PWM電壓模式控制。它具有 3.5A 電流限制（典型值），并且轉換速率可通過控制引腳進行調節，以減少開關噪聲。開關穩壓器具有可調頻率振蕩器，允許用戶在較寬的輸入電壓和元件值范圍內優化其操作

說明

Typical Application for MCZ33730 - 33730 Switch Mode Power Supply with Multiple Linear Regulator for automotive applications. The integrated circuit (IC) incorporates a switching regulator which operates over a wide input voltage range from 4.5V to 26.5V. The step-down switching regulator uses a fixed frequency PWM voltage mode control. It has a 3.5A current limit (typical) and the slew-rate is adjustable via a control pin to reduce switching noise. The switching regulator has an adjustable frequency oscillator, which allows the user to optimize its operation over a wide range of input voltages and component values

主要特色

Conversion Type

DC to DC
Input Voltage

4.5 to 26.5 V
Topology

Buck
