使用 Nuvoton Technology Corporation 的 ISD8101 的參考設計

ISD-DEMO8101，基于ISD8101音頻功放音箱的SOP8演示板

設計簡介

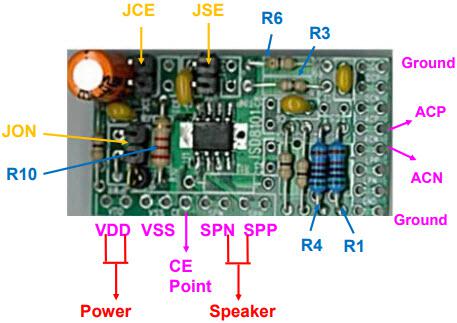

ISD-DEMO8101，ISD8101 系列的 SOP8 演示板。它可用于演示基本功能，并可輕松嘗試組件和組件值的不同配置。在標準配置中，PCB 上的任何輸入/輸出焊盤上都沒有引腳，可以用電線或跳線引腳焊接。作為一種快速測試方法，我們發現較大尺寸的 EZ Hook 式夾式引線探針線可以輕松連接到 PCB 外邊緣周圍的孔中

說明

ISD-DEMO8101, SOP8 Demo Board for the ISD8101 series. It is available to demonstrate basic functionality and to make it easy to try different configurations of components and component values. In the standard configuration, there are no pins on any of the input/output pads on the PCB, and may be either soldered with wires or jumper pins. As a fast way to test, it is found that the larger size E-Z Hook style clip lead probe wires can attach easily to the holes around the outside edge of the PCB

主要特色

Number of Channels

1
Amplifier Type

Class-AB

相關文檔

isd-demo8101_um

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
ISD8101	音頻放大器	Audio Amp Speaker 1-CH Mono 1.5W Class-AB 8-Pin PDIP	點擊下載
