ROTARYRCLICK，基于 EC12D 機械編碼器旋轉的評估套件

使用 MikroElektronika 的 EC12D 的參考設計

設計簡介

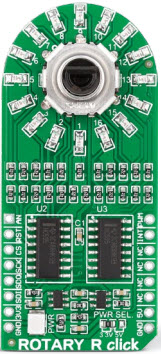

ROTARYRCLICK，Rotary R Kit click 帶有一個帶棘爪的 15 脈沖增量旋轉編碼器，周圍環繞著 16 個紅色 LED 燈環。它通過 mikroBUS SPI 線路（CS、SCK、MISO、MOSI）和用于輸出編碼器信息的三個附加線路與目標板通信：ENCB OUT、ENCA OUT 和 SW（分別代替標準 AN、RST 和 INT 引腳））。旋轉 R click 可與 3.3V 或 5V 電源一起使用

說明

ROTARYRCLICK, Rotary R Kit click carries a 15-pulse incremental rotary encoder with detents, surrounded by a ring of 16 red LEDs. It communicates with the target board through mikroBUS SPI lines (CS, SCK, MISO, MOSI) and three additional lines for outputting the Encoder info: ENCB OUT, ENCA OUT and SW (in place of the standard AN, RST and INT pins, respectively). Rotary R click can be used with either a 3.3V or 5V power supply

主要特色

Input Voltage

3.3|5 V
Number of Derived Elements

16

相關文檔

rotary_r_click_manual_

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
74LVC1T45GN	Level Translators	Voltage Level Translator 1-CH Bidirectional 6-Pin XSON	點擊下載
74LVC1T45GF,132	Level Translators	Voltage Level Translator 1-CH Bidirectional 6-Pin XSON T/R	點擊下載
74HC595S16-13	Counter Shift Registers	Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin SO T/R	點擊下載
74LVC1T45GM-Q100X	Level Translators	Voltage Level Translator 1-CH Bidirectional Automotive 6-Pin XSON T/R	點擊下載
74HC595PW,118	Counter Shift Registers	Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin TSSOP T/R	點擊下載
74HC595D(BJ)	Counter Shift Registers	Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin SOIC T/R	點擊下載
74HC595BQ-Q100,115	Counter Shift Registers	Shift Register Single 8-Bit Serial to Serial/Parallel Automotive 16-Pin DHVQFN EP T/R	點擊下載
74HC595PW,118	Counter Shift Registers	Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin TSSOP T/R	點擊下載
74HC595D	Counter Shift Registers	Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin SO	點擊下載
74HC595PW-Q100,118	Counter Shift Registers	Shift Register Single 8-Bit Serial to Serial/Parallel Automotive 16-Pin TSSOP T/R	點擊下載
74HC595D	Counter Shift Registers	Shift Register Single 8-Bit Serial to Serial/Parallel 16-Pin SOIC T/R	點擊下載
74LVC1T45GS,132	Level Translators	Voltage Level Translator 1-CH Bidirectional 6-Pin XSON T/R	點擊下載
