IRREFLECTCLICK，基于 GP2S700HCP 光斷續器的評估套件

使用 MikroElektronika 的 GP2S700HCP 的參考設計

設計簡介

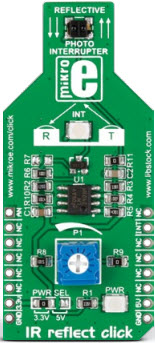

IRREFLECTCLICK，基于 GP2S700HCP 反射式光斷續器的評估套件。在這種類型的光遮斷器上，紅外發射器和接收器面向同一方向，當物體放置在傳感器的檢測范圍內（最佳感應距離為3mm）時，發射器發出的紅外光束被反射回接收器。 IR 反射點擊通過 mikroBUS AN 和 INT 引腳與目標板微控制器通信（板載電位器設置中斷閾值）

說明

IRREFLECTCLICK, Evaluation Kit based on GP2S700HCP reflective Photo-Interrupter. On this type of Photo-Interrupter the infrared emitter and receiver are facing the same direction, the infrared beam from the emitter gets bounced back to the receiver when an object is placed within the detecting range of the sensor (Optimal Sensing Distance is 3mm). IR reflect click communicates with the target board microcontroller through mikroBUS AN and INT pins (an onboard potentiometer sets the Interrupt threshold)

相關文檔

ir_reflect_click_manual

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LM2903DR2G	Comparators	Comparator Dual ±18V/36V 8-Pin SOIC N T/R	點擊下載
GP2S700HCP	Photointerrupters	Photointerrupter Transmissive Phototransistor 4-Pin SMT	點擊下載
