MIKROE-3325，基于 MCP1541 電壓基準的 POT 2 Click 板

使用 MikroElektronika 的 MCP1541 的參考設計

設計簡介

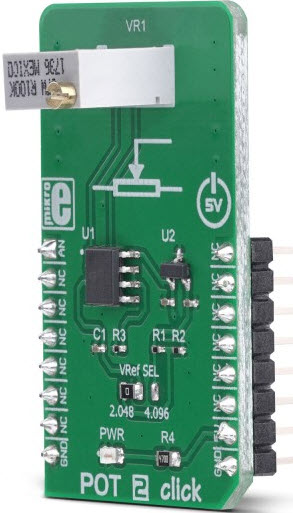

MIKROE-3325，POT 2 Click 板，具有精確的可選參考電壓輸出。通過利用多圈精密電位器，該 Click 板可以在 mikroBUS 的 AN 引腳上提供非常精確的電壓輸出。 POT 2 click 還配備了 SMD 跳線，允許在兩個常用值之間選擇最大參考電壓：2.048V 或 4.096V。該 Click 板使用提供恒定輸入和輸出阻抗的軌到軌緩沖運算放大器，是需要精確控制電壓基準時的理想解決方案

說明

MIKROE-3325, POT 2 Click Board with the accurate selectable reference voltage output. By utilizing a multi-turn precision potentiometer, this Click board can provide very accurate voltage output on the AN pin of the mikroBUS. POT 2 click is also equipped with the SMD jumper, which allows the maximum reference voltage to be selected between two typically used values: 2.048V or 4.096V. Using a rail-to-rail buffering operational amplifier which provides constant input and output impedance, this Click board is an ideal solution when accurately controlled voltage reference is required

主要特色

Reference Voltage

2.048|4.096 V

參考設計下載

POT 2 Click Schematic
