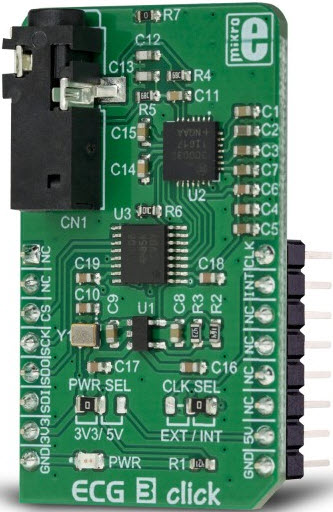

MIKROE-3273，基于 MAX30003 模擬前端 - AFE 的 ECG 3 Click 板

使用 MikroElektronika 的 MAX30003CTI+ 的參考設計

設計簡介

MIKROE-3273，ECG 3 Click Board 是用于 ECG 和 HR 應用開發的完整解決方案，采用具有臨床級模擬前端 (AFE) 的專用 IC。 ECG 3 click 使用 MAX30003 IC，這是一款超低功耗、單通道生物傳感器，具有多種不同的選項，使其成為開發心率和心電圖監測應用、健身應用、心電圖生物認證和與心臟監測相關的類似應用。 ECG 3 click 還配備 3.5 毫米電極連接器，開箱即可使用

說明

MIKROE-3273, ECG 3 Click Board is a complete solution for ECG and HR application development, utilizing a specialized IC with a clinical-grade analog front-end (AFE). ECG 3 click uses the MAX30003 IC, an ultra-low power, single-channel bio-sensor, which features a wide range of different options, making it an ideal solution for development of heart rate and ECG monitoring applications, fitness applications, for the ECG bio-authentication and similar applications related to heart monitoring. ECG 3 click is also equipped with the 3.5mm electrodes connector, making it ready to be used out of the box

主要特色

Input Signal Amplitude

3.3|5 V

參考設計下載

ECG 3 Click Schematic

相關文檔

pgurl_450838658085800

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TXB0106RGYRG4	Level Translators	Voltage Level Translator 6-CH Bidirectional 16-Pin VQFN EP T/R	點擊下載
TXB0106IPWRQ1	Level Translators	Voltage Level Translator 6-CH Bidirectional Automotive 16-Pin TSSOP T/R	點擊下載
AP7331-20WG-7	Linear Regulators	LDO Regulator Pos 2V 0.3A 5-Pin SOT-25 T/R	點擊下載
AP7331-18SNG-7	Linear Regulators	LDO Regulator Pos 1.8V 0.3A 6-Pin DFN EP T/R	點擊下載
AP7331-30WG-7	Linear Regulators	LDO Regulator Pos 3V 0.3A 5-Pin SOT-25 T/R	點擊下載
AP7331-10SNG-7	Linear Regulators	LDO Regulator Pos 1V 0.3A 6-Pin DFN EP T/R	點擊下載
