使用 TC7106 ADC 進行小數點驅動的典型應用，使用測試作為邏輯地

使用 Microchip Technology 的 TC7106CKW 的參考設計

設計簡介

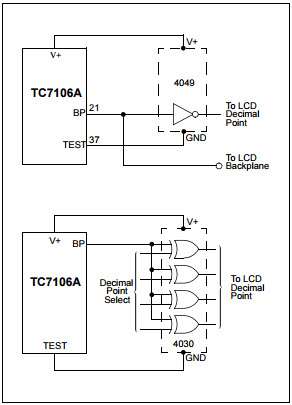

使用 TC7106 ADC 進行小數點驅動并使用測試作為邏輯地的典型應用。低成本、高分辨率的指示儀表僅需要一個顯示器、四個電阻器和四個電容器。該器件具有低功耗特性，采用 9V 電池供電，非常適合便攜式應用

說明

Typical Application Using TC7106 ADC for Decimal Point Drive Using Test as Logic Ground. A low cost, high resolution indicating meter requires only a display, four resistors and four capacitors. The device is a low-power drain and 9V battery operation make it suitable for portable applications

主要特色

Number of Channels

1CH

相關文檔

tsc7106

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
TC7106CLW	Analog to Digital Converters - ADCs	1-Channel Single ADC Dual Slope 3 1/2Digit LCD 44-Pin PLCC Tube	點擊下載
TC7106CKW	Analog to Digital Converters - ADCs	1-Channel Single ADC Dual Slope 3 1/2Digit LCD 44-Pin MQFP Tray	點擊下載
