使用 Microchip Technology 的 LX7165 的參考設計

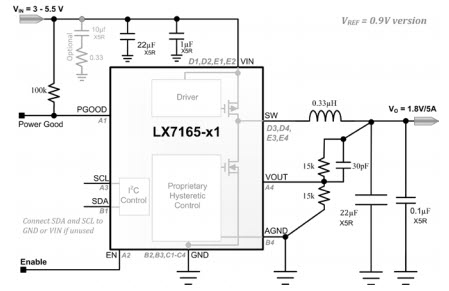

為 LX7165 恒頻遲滯同步降壓穩壓器實施或不實施 I2C 的典型（5V 至 1.8V，5A）原理圖

設計簡介

典型（5V 至 1.8V，5A）原理圖，帶或不帶針對 LX7165 恒定頻率遲滯同步降壓穩壓器實現的 I2C。 LX7165 是一款數控降壓調節器 IC，集成了 40mohm 高端 P 溝道 MOSFET 和 14mohm 低側 N 溝道 MOSFET

說明

Typical (5V to 1.8V at 5A) Schematic with or without I2C implemented for LX7165 Constant Frequency Hysteretic Synchronous Buck Regulator. The LX7165 is a digitally controlled step?down regulator IC with an integrated 40mohm high?side P?channel MOSFET and a 14mohm low?side N?channel MOSFET

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

3054125034-lx7165-datasheet

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LX7165	直流-直流轉換器和開關調節器芯片	High efficiency, ultra fast response regulator	點擊下載
