PWM 堵轉檢測應用電路

使用 Microchip Technology 的 MIC502 的參考設計

設計簡介

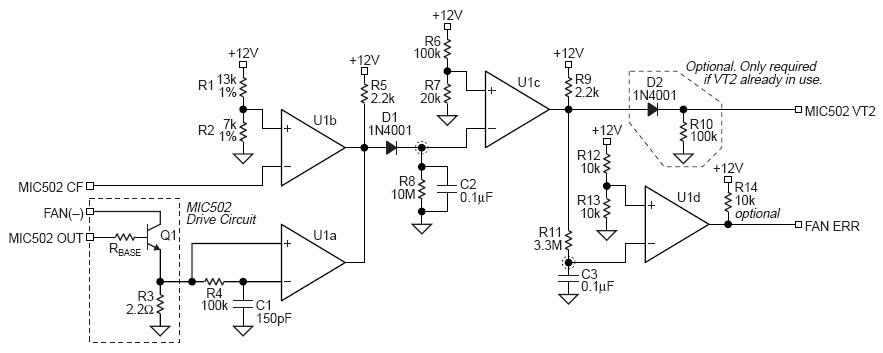

PWM 堵轉檢測應用電路。本節介紹了一種風扇監控電路，該電路可用于采用脈沖寬度調制 (PWM) 風扇速度控制的基于 MIC502 的傳統電路。該電路依靠檢測電機換向來指示風扇運行，不需要具有轉速計輸出的三線風扇

PWM Locked-Rotor Detection Application Circuit. This section presents a fan monitoring circuit that can be used in conventional MIC502-based circuits employing pulse-width modulation (PWM) fan speed control. The circuit relies on detecting motor commutation to indicate fan operation and does not require a three wire fan with a tachometer output

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
LM339EDR2G	Comparators	Comparator Quad ±18V/36V 14-Pin SOIC N T/R	點擊下載
LM339DR2G	Comparators	Comparator Quad ±18V/36V 14-Pin SOIC N T/R	點擊下載
LM339DTBR2G	Comparators	Comparator Quad ±18V/36V 14-Pin TSSOP W T/R	點擊下載
