Sg1825C 高速電流模式 PWM 振蕩器典型應用功能圖

使用 Microchip Technology 的 SG1825C 的參考設計

設計簡介

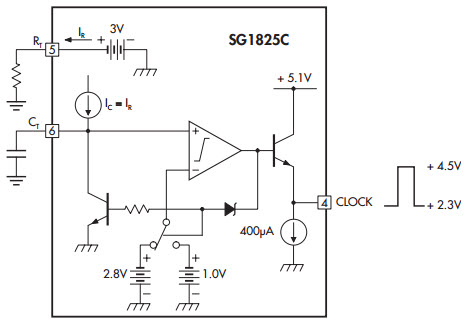

Sg1825C 高速電流模式 PWM 的典型應用振蕩器功能圖。 SG1825C 是一款針對高頻電流模式電源進行優化的高性能脈寬調制器。控制器中包含精密電壓基準、微功耗啟動電路、軟啟動、高頻振蕩器、寬帶誤差放大器、快速限流比較器、全雙脈沖抑制邏輯和雙圖騰柱輸出驅動器

Typical Application for Sg1825C High-Speed Current-Mode PWM for Oscillator Functional Diagram. The SG1825C is a high-performance pulse width modulator optimized for high frequency current-mode power supplies. Included in the controller are a precision voltage reference, micro power start-up circuitry, soft-start, high frequency oscillator, wideband error amplifier, fast current limit comparator, full double pulse suppression logic, and dual totem pole output drivers
