MIC33030 8MHz 400mA 超輕負載內置電感降壓穩壓器的典型應用

使用 Microchip Technology 的 MIC33030 的參考設計

設計簡介

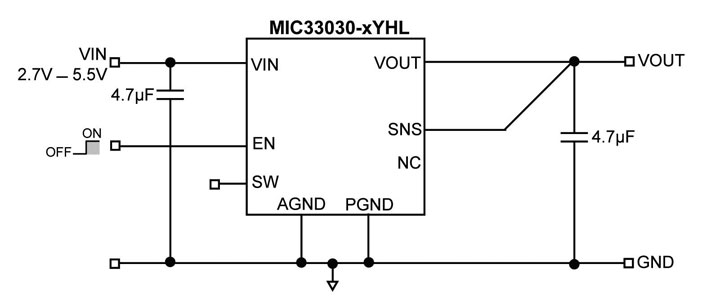

具有超輕負載的 MIC33030 8MHz 400mA 內部電感降壓穩壓器的典型應用。 MIC33030 是一款高效、8MHz、400mA 同步降壓穩壓器，具有內部電感器和超輕負載模式。超輕負載可在輕負載下提供非常高的效率和超快的瞬態響應，非常適合為處理器核心電壓供電。這種專有架構的另一個好處是，通過使用小型輸出電容器，在整個負載范圍內輸出紋波電壓非常低。微型 2.0mm x 2.5mm HMLF 封裝通過集成電感器節省了寶貴的電路板空間，并且僅需要兩個外部電容器

說明

Typical Application for MIC33030 8MHz 400mA Internal Inductor Buck Regulator with Hyper Light Load. The MIC33030 is a high-efficiency, 8MHz, 400mA synchronous buck regulator with an internal inductor and Hyper Light Load mode. Hyper Light Load provides very high efficiency at light loads and ultra-fast transient response that is perfectly suited for supplying processor core voltages. An additional benefit of this proprietary architecture is the very low output ripple voltage throughout the entire load range with the use of small output capacitors. The tiny 2.0mm x 2.5mm HMLF package saves precious board space with an integrated inductor and requires only two external capacitors

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

mic33030

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MIC33030-JYHJ-TR	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 2.5V 0.4A 10-Pin DFN EP T/R	點擊下載
MIC33030-4YHL-TR	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 1.2V 0.4A 10-Pin DFN EP T/R	點擊下載
MIC33030-4YHJ-TR	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 1.2V 0.4A 10-Pin DFN EP T/R	點擊下載
MIC33030-GYHJ-TR	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 1.8V 0.4A 10-Pin DFN EP T/R	點擊下載
MIC33030-AYHJ-TR	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 0.7V to 3.6V 0.4A 10-Pin DFN EP T/R	點擊下載
MIC33030-GYHJ-T5	DC to DC Converter and Switching Regulator Module	Module DC-DC 1-OUT 1.8V 0.4A 10-Pin DFN EP T/R	點擊下載
