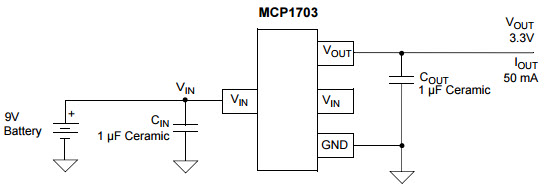

MCP1703 250 mA、16V、低靜態電流 LDO 穩壓器的典型應用

使用 Microchip Technology 的 MCP1703 的參考設計

設計簡介

MCP1703 250 mA、16V、低靜態電流 LDO 穩壓器的典型應用。 MCP1703 是 CMOS 低壓差 (LDO) 穩壓器系列，可提供高達 250 mA 的電流，同時僅消耗 2.0 uA 的靜態電流（典型值）

Typical Application for MCP1703 250 mA, 16V, Low Quiescent Current LDO Regulator. The MCP1703 is a family of CMOS low dropout (LDO) voltage regulators that can deliver up to 250 mA of current while consuming only 2.0 uA of quiescent current (typical)

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MCP1703-3302E/DB	Linear Regulators	LDO Regulator Pos 3.3V 0.25A 4-Pin(3+Tab) SOT-223 Tube	點擊下載
MCP1703T-3002E/CB	Linear Regulators	LDO Regulator Pos 3V 0.25A 3-Pin SOT-23A T/R	點擊下載
MCP1703T-5002E/DB	Linear Regulators	LDO Regulator Pos 5V 0.25A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
MCP1703T-3002E/MC	Linear Regulators	LDO Regulator Pos 3V 0.25A 8-Pin DFN EP T/R	點擊下載
MCP1703T-2802E/CB	Linear Regulators	LDO Regulator Pos 2.8V 0.25A 3-Pin SOT-23A T/R	點擊下載
MCP1703T-2502E/CB	Linear Regulators	LDO Regulator Pos 2.5V 0.25A 3-Pin SOT-23A T/R	點擊下載
MCP1703T-4002E/MC	Linear Regulators	LDO Regulator Pos 4V 0.25A 8-Pin DFN EP T/R	點擊下載
MCP1703T-1802E/DB	Linear Regulators	LDO Regulator Pos 1.8V 0.25A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
MCP1703-1202E/DB	Linear Regulators	LDO Regulator Pos 1.2V 0.25A 4-Pin(3+Tab) SOT-223 Tube	點擊下載
MCP1703T-1202E/MC	Linear Regulators	LDO Regulator Pos 1.2V 0.25A 8-Pin DFN EP T/R	點擊下載
MCP1703T-3302E/DB	Linear Regulators	LDO Regulator Pos 3.3V 0.25A 4-Pin(3+Tab) SOT-223 T/R	點擊下載
MCP1703-5002E/DB	Linear Regulators	LDO Regulator Pos 5V 0.25A 4-Pin(3+Tab) SOT-223 Tube	點擊下載
