MCP1824 300mA、低電壓、低靜態電流LDO可調輸出電壓的典型應用

使用 Microchip Technology 的 MCP1824 的參考設計

設計簡介

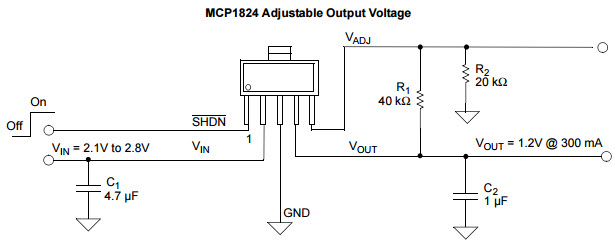

MCP1824 300mA、低電壓、低靜態電流 LDO 可調節輸出電壓的典型應用。 MCP1824/MCP1824S 是一款 300 mA 低壓差 (LDO) 線性穩壓器，可提供高電流和低輸出電壓。 MCP1824有固定或可調輸出電壓版本，輸出電壓范圍為0.8V至5.0V

Typical Application for MCP1824 300mA, Low Voltage, Low Quiescent Current LDO Adjustable Output Voltage. The MCP1824/MCP1824S is a 300 mA Low Dropout (LDO) linear regulator that provides high current and low output voltages. The MCP1824 comes in a fixed or adjustable output voltage version, with an output voltage range of 0.8V to 5.0V

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MCP1824T-2502E/DC	Linear Regulators	LDO Regulator Pos 2.5V 0.3A Automotive 6-Pin(5+Tab) SOT-223 T/R	點擊下載
MCP1824T-ADJE/DC	Linear Regulators	LDO Regulator Pos 0.8V to 5V 0.3A Automotive 6-Pin(5+Tab) SOT-223 T/R	點擊下載
MCP1824T-3002E/OT	Linear Regulators	LDO Regulator Pos 3V 0.3A Automotive 5-Pin SOT-23 T/R	點擊下載
MCP1824T-3302E/DC	Linear Regulators	LDO Regulator Pos 3.3V 0.3A Automotive 6-Pin(5+Tab) SOT-223 T/R	點擊下載
MCP1824T-1802E/OT	Linear Regulators	LDO Regulator Pos 1.8V 0.3A Automotive 5-Pin SOT-23 T/R	點擊下載
MCP1824T-3302E/OT	Linear Regulators	LDO Regulator Pos 3.3V 0.3A Automotive 5-Pin SOT-23 T/R	點擊下載
MCP1824T-0802E/OT	Linear Regulators	LDO Regulator Pos 0.8V 0.3A Automotive 5-Pin SOT-23 T/R	點擊下載
MCP1824T-ADJE/OT	Linear Regulators	LDO Regulator Pos 0.8V to 5V 0.3A Automotive 5-Pin SOT-23 T/R	點擊下載
MCP1824T-0802E/DC	Linear Regulators	LDO Regulator Pos 0.8V 0.3A Automotive 6-Pin(5+Tab) SOT-223 T/R	點擊下載
MCP1824T-5002E/DC	Linear Regulators	LDO Regulator Pos 5V 0.3A Automotive 6-Pin(5+Tab) SOT-223 T/R	點擊下載
MCP1824T-1802E/DC	Linear Regulators	LDO Regulator Pos 1.8V 0.3A Automotive 6-Pin(5+Tab) SOT-223 T/R	點擊下載
MCP1824T-3002E/DC	Linear Regulators	LDO Regulator Pos 3V 0.3A Automotive 6-Pin(5+Tab) SOT-223 T/R	點擊下載
