MIC22205 的典型應用：2A、集成、開關、高效、同步降壓穩壓器，頻率可編程高達 4MHz

使用 Microchip Technology 的 MIC22205 的參考設計

設計簡介

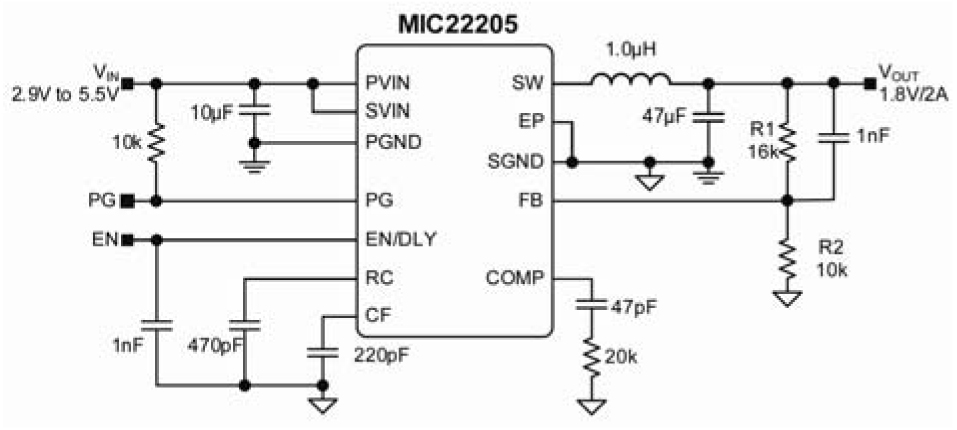

MIC22205 的典型應用：2A、集成開關、高效、同步降壓穩壓器，頻率可編程高達 4MHz。 Micrel MIC22205 是一款高效、2A、集成開關、同步降壓（降壓）穩壓器。 MIC22205 針對最高效率進行了優化，實現了 95% 以上的效率，同時仍以 1MHz 進行開關

Typical Application for MIC22205: 2A, Integrated, Switch, High-Efficiency, Synchronous Buck Regulator with Frequency Programmable up to 4MHz. The Micrel MIC22205 is a high-efficiency, 2A, integrated switch, synchronous buck (step-down) regulator. The MIC22205 is optimized for highest efficiency, achieving more than 95% efficiency while still switching at 1MHz

相關文檔

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
MIC22205YML-TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 2.9V to 5.5V Synchronous Step Down Single-Out 0.7V 2A 12-Pin DFN EP T/R	點擊下載
