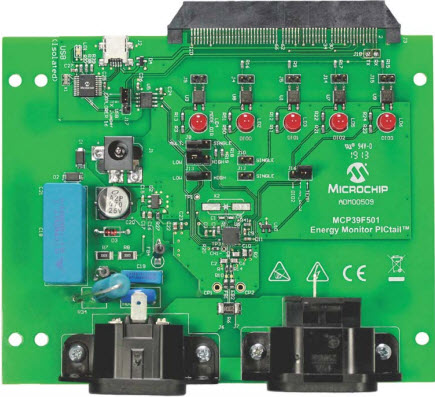

ADM00509，用于 MCP39F501 功率監視器的 PICtail 評估板

使用 Microchip Technology 的 MCP39F501-E/MQ 的參考設計

設計簡介

PICtail 評估板可兼作 MCP39F501 單相電源監控和開發平臺的全功能。這種低成本設計不使用任何變壓器，并且需要很少的外部元件。該裝置計算有功功率、無功功率、有效值電流、有效值電壓、功率因數、線路頻率和其他典型功率量。 MCP39F501 功率監控實用程序軟件用于校準和監控系統，并可用于創建自定義校準設置。對于某些精度要求，可能只需要單點校準

說明

PICtail Evaluation Board duals as a fully functional for MCP39F501 single-phase power monitor and development platform. This low-cost design does not use any transformers and requires few external components. The device calculates active power, reactive power, RMS current, RMS voltage, power factor, line frequency and other typical power quantities. The MCP39F501 Power Monitor Utility software is used to calibrate and monitor the system and can be used to create custom calibration setups. for some accuracy requirements only a single point calibration may be needed

參考設計下載

相關文檔

213420005319a

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
PC365NJ0000F	Transistor and Photovoltaic Output Photocouplers	Optocoupler DC-IN 1-CH Darlington DC-OUT 4-Pin Mini-Flat T/R	點擊下載
MCP2200-I/SS	Interface Controllers	USB 2.0 to UART Protocol Converter with GPIO UART Interface 3.3V/5V Automotive 20-Pin SSOP Tube	點擊下載
MCP1754ST-3302E/MB	Linear Regulators	LDO Regulator Pos 3.3V 0.15A Automotive 4-Pin(3+Tab) SOT-89 T/R	點擊下載
MCP9700T-E/TT	Temperature and Humidity Sensors	Temp Sensor Analog Automotive 3-Pin SOT-23 T/R	點擊下載
MCP39F501-E/MQ	Power Supply Controllers and Monitors	Monitor 2.7V to 3.6V Automotive 28-Pin QFN EP Tube	點擊下載
