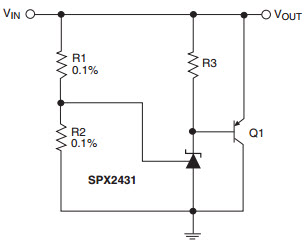

SPX2431 大電流分流穩壓器的典型應用 Vout = (1+R1/R2)VREF

使用 MaxLinear, Inc 的 SPX2431 的參考設計

設計簡介

SPX2431 高電流并聯穩壓器的典型應用 Vout = (1+R1/R2)VREF。 SPX2431 是一款 3 端子可調并聯穩壓器，可提供高精度帶隙基準。 SPX2431 用作具有 2.5V 溫度補償基準的開環誤差放大器

說明

Typical Application for SPX2431 High Current Shunt Regulator Vout = (1+R1/R2)VREF. The SPX2431 is a 3-terminal adjustable shunt voltage regulator providing a highly accurate bandgap reference. The SPX2431 acts as an open-loop error amplifier with a 2.5V temperature compensation reference

相關文檔

6027895930733140document

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SPX2431AM-L/TR	Voltage References	V-Ref Adjustable 2.5V to 20V 100mA 3-Pin SOT-23 T/R	點擊下載
SPX2431M-L/TR	Voltage References	V-Ref Adjustable 2.5V to 20V 100mA 3-Pin SOT-23 T/R	點擊下載
