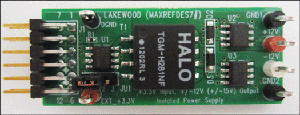

| Lakewood設計(MAXREFDES7#)采用H橋變壓器驅動器(MAX256)和一對低壓差線性穩壓器LDO (MAX1659 ×2)，從3.3V輸入產生±12V (±15V)輸出的隔離電源(圖1)。這種通用電源解決方案可以用于多種不同類型的隔離電源設計，但主要針對工業傳感器、工業自化、過程控制和醫療設備等應用。 |  更多圖片 (PDF, 1.9MB) |
圖1. Lakewood子系統設計框圖。
特性 | 應用 |
|
|
！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。
| 器件 | 類型 | 描述 | 數據手冊 |
|---|---|---|---|
| MAX256 | MOSFET驅動器和控制器 | 3W原邊變壓器H橋驅動器，用于隔離電源 | 點擊下載 |
| MAX1659 | MOSFET驅動器和控制器 | 350mA、16.5V輸入、低壓差線性穩壓器 | 點擊下載 |
