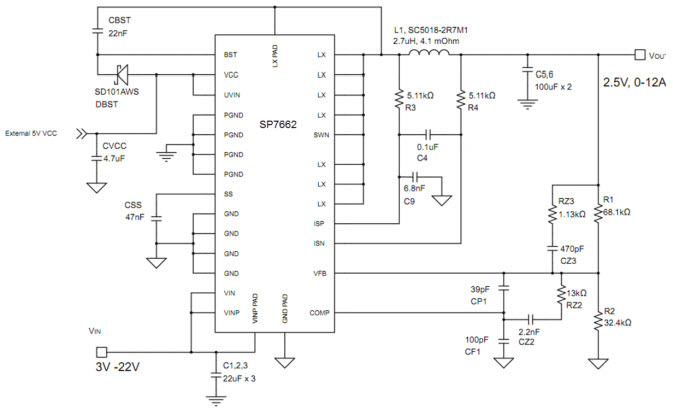

SP7662 3-22V 至 2.5V/12A 同步降壓穩壓器典型應用

使用 MaxLinear, Inc 的 SP7662 的參考設計

設計簡介

SP7662 3-22V 至 2.5V/12A 同步降壓穩壓器的典型應用。 SP7662 是一款同步電壓模式 PWM 降壓調節器，能夠提供高達 12 安培的恒定輸出電流

說明

Typical Application for SP7662, 3-22V to 2.5V/12A Synchronous Step Down Regulator. The SP7662 is a synchronous voltage mode PWM step down (buck) regulator capable of a constant output current up to 12 Amps

主要特色

Conversion Type

DC to DC
Topology

Buck

相關文檔

document

！注意：請使用瀏覽器自帶下載，迅雷等下載軟件可能無法下載到有效資源。

相關器件

器件	類型	描述	數據手冊
SP7662ER-L/TR	DC to DC Converter and Switching Regulator Chip	Conv DC-DC 3V to 22V Synchronous Step Down Single-Out 4.7V to 5.3V 12A 26-Pin DFN EP T/R	點擊下載
